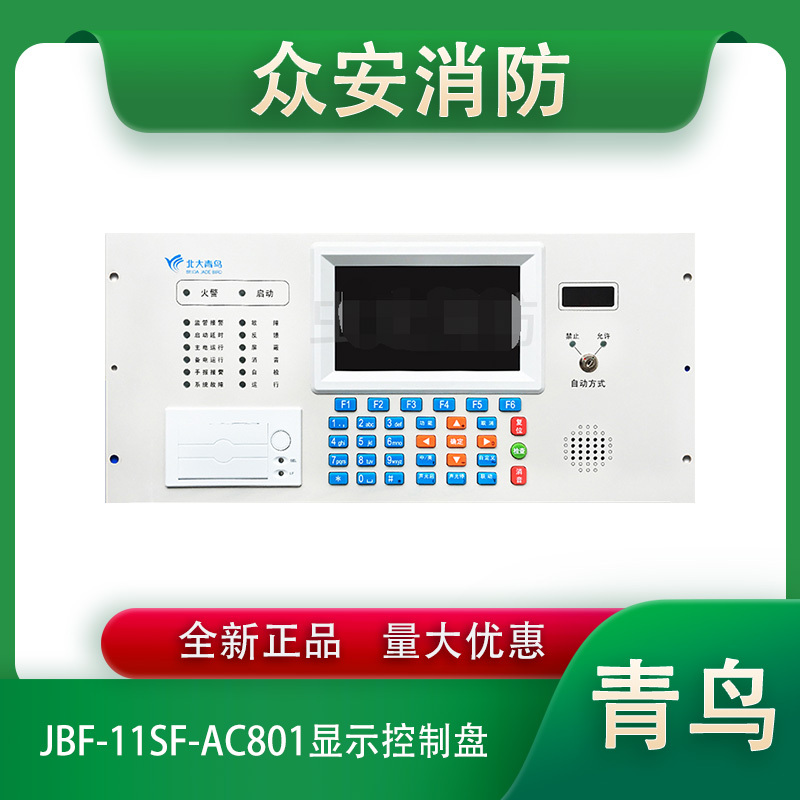

北大青鸟JBF-11SF-AC801显示控制盘

一，功能特点：

JBF-11SF-AC801 显示控制盘主要负责控制器各功能板之间相互协调、各种信息显示、键盘输入、火警、故障、联动指示、音响提示、信息打印等。通过 RS232 接口可以连接消防控制室图形显示装置，通过 CAN总线可以完成组网，与多台控制器实现信息共享。 JBF-11SF-AC801 显示控制盘采用高分辨率 7 寸真彩液晶屏，各功能菜单支持中英文切换，可显示 32字符（16 个中文）的地址注释信息，多级操作管理权限，带打印输出功能。

JBF-11SF-AC801 显示控制盘具备多级操作管理权限。

JBF-11SF-AC801 显示控制盘具备一键检查功能，快速读取系统设备在线数量。

二，技术指标：

供电主电   DC.24～28V

显示屏   7英寸真彩屏

工作温度   -10…+50℃

贮存温度   -20…+50℃

相对湿度   ≤ 92±3%(40±2℃)

外型尺寸   482.6mm 长×221.5mm 宽（标准 5U）

三，结构特征、安装与布线:

  入柜式安装，占用SU面板空间。

  外形结构及安装尺寸图:

接线端子图：

说明:

CAN-L、CAN-H:联网外CAN 总线端子，H+、L-，连接时注意区分正负极性。

FAULT、FIRE:分别对应控制器 故障继电器及火警继电器输出，输出形式:无源DC30V/2A。
