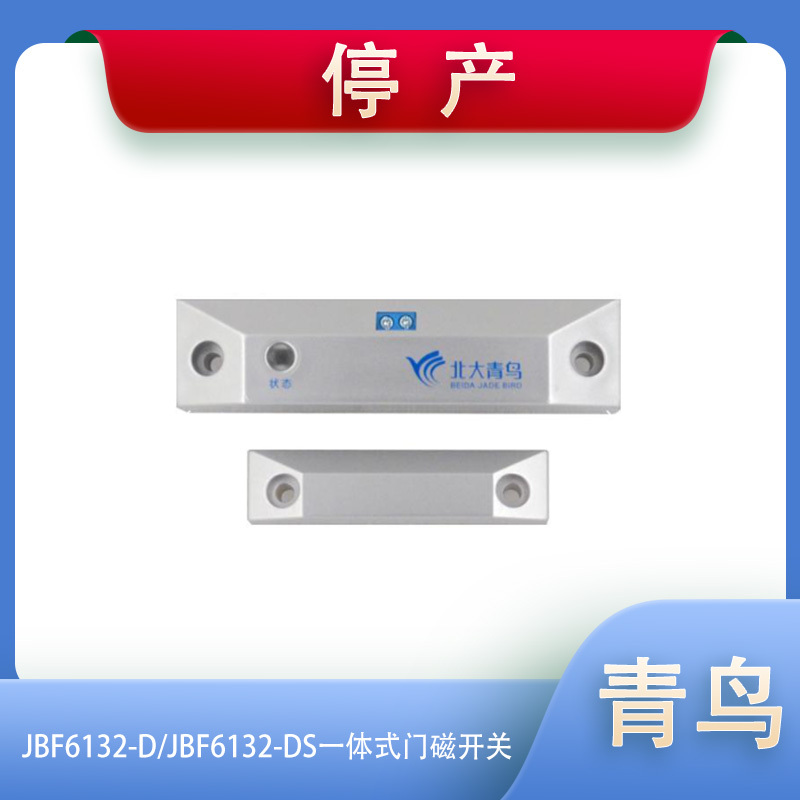

北大青鸟JBF6132-D/DS双门/单门一体式门磁开关

一，产品特点

内置微处理器

采用SMT表面贴装工艺

本品工作电压范围广，可在DC16－30V范围内正常工作

通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达1500m：

施工中建议使用双纹线，导线截面积不小于1．0mm

回路信号处理电路与输入测信号处理电路实现电气隔离，稳定性高，抗干扰能力强：

电子编码方式，可通过专用电子编码器编址：

本品易于客户施工、维护，只需参照安装要求将产品安装于门框和门面上线路检查完成后即可进行开调试；

其备状态监测和故障测功能

二，主要用途及适用范围

类型属输入接口，安装于现场，用于对常闭门进行状态监测。

鳊码型，与防火门监控器一起，应用于两总线防火门子系统中，满足国家标准GB293642012。

●适用于宾馆容房、办公楼、图书馆、影剧院、邮政大等公共场所

三，型号的组成及其代表意义

四、工作原理

本品内嵌微处理器，微处理器实现与防火门监控器通讯、故障检测、状态指示灯控制。JBF6132-D专门针对双常闭门设计，直接接入防火门监控器的回路线使用，不需要再搭配额外的模块即可完成对常闭门的监视，可以同时监视左右两扇门，任何一扇门未关闭到位都会报出门异常。JBF6132－DS专门针对单常闭门设计，直接接入防火门监控器的回路线使用，不需要再搭配额外的模块即可完成对常闭门的监视。两种接口均占用一个回路地址点，編址范围1－252实时监控常闭门的状态，并将异常状况及时上报监控器。

五、技术特性

工作电压：DC16-30V

回路总线：调制型，二总线，无极性

工作电流：＜0．lmAG24V

编码方式：电子编码器编码

编码范围：1－252

指示灯

监视：“状态”灯红色闪亮。

故障：“状态”灯红色连续闪亮两次。

外形尺寸

JBEF6132－D（长×宽×高）200mmX30mmx20mm

JBF6132－DS（长×宽×高）100mmX30mmX20mm

JBF6132－DM（长×宽×高）80mm X20mmn×14.5mm

重量：

JBF6132－D主体体部分70g

BF6132－DS主体部分44g

JBF6132－DM磁铁40g

六，安装、调试

5．1、安装程序、方法及注意事项

5．1．1 JBF6132－D（或JBF6132－S）一体式门磁开关采用明装方式：；使用用螺钉将门磁开关主体部分固定在门框上，磁铁端固定在门扇上，安装孔距分别为JBF6132-D 180mm, JBF6132-DS 100mm. JBF6132-DM 60mm

5．1．2 JBF6132－D包含一个门磁开关主体部分和两个门磁开关磁铁端JBF6132-DM

JE6132－DS包含一个们磁开关主体部分和一个门磁开关磁铁瑞JBF6132－DM;

5．1．3布线施工后，如应用于双门，则将JBF6132－D主体部分固定到门框下沿位置，两个门门磁开关磁铁端JBF6132－DM固定到左右门扇上沿位置，磁铁端应尽量蜜近磁开关的主体部分。具体的，安装于金属门体上，磁铁端上沿和门磁开关下沿距离不超过7m。两个磁铁端应分别靠近主体部分的两端布置，且应与门磁开关主体部分的左右边沿对齐，这样能使门磁开关保持**灵敏度。

5．1．4如应用于单门，则将JBF6132－DS固定到门框下沿位置，门磁开关磁铁端固定到门扇上沿位置，磁铁端应尽量靠近门磁开关的主体部分。并且，磁铁端应靠近主体部分的中心位置布置，这样能使门磁开关保持**灵墩度。（如图3所示）

图3BF6132－DS安装示意图

5．2、端子及接线

5．2．1安装之前用编码器对其写入相应地址码（1－252）。

5．2．2回路总线采用2×1．0－1．5mm双纹线

5．2．3一体式门磁开关端子图例（如图4所示）

5．2．4将总线L1、L2接在端子上，接线无级性（如图5所示)。

七，应用接线示意图：
