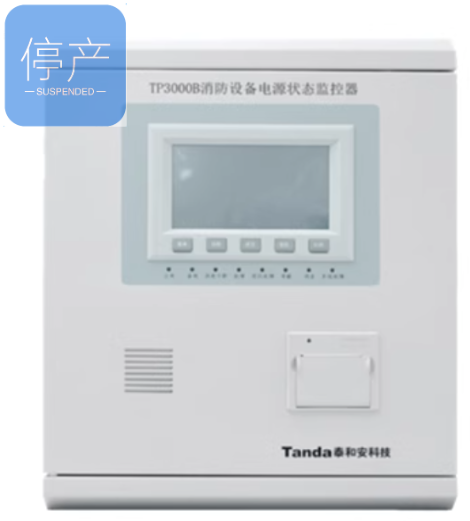

TP3000B消防设备电源状态监控器
一，特点
1. 图形化全点触操作界面。
2. 实时监测消防设备主、备电源过压、欠压、缺相、错相、过流、过载、供电中断等故障，并将工作状态和报警信息传输给消防控制室图形显示装置。
3. 针对双电源系统具有冷备系统处理功能。
4. 通讯总线采用无极性隔离设计，保证系统可靠性。
5. 具有重码检测功能。
6. 自带四组无源常开外控输出。
7. 能实时显示被检测电源的电压/电流数值，精度高、误差≤2%。
8. 双路 CAN 联网设计，单机**支持 64 台子机联网。
二，技术参数
1. 系统容量：**支持 4 回路，每回路 100 个点
2. 适配传感器：TP3100 电压信号传感器、TP3120 电压/电流信号传感器
3. 报警输出：四组无源开关量输出继电器容量：AC250V/3ADC30V/3A
4. 工作电压：交流 AC220V 50HZ（AC187V～AC242V）
5. 功耗：≤22W
6. 备用电池：12V/12AH 2 节
7. 通讯方式：无极性二总线通讯
8. 信号传输距离：≤1000m（NH-RVS2×1.5mm²）
9. 供电距离：≤300m（NH-BV2×2.5mm²）
10. 使用环境：工作温度：-10℃～+50℃
相对湿度：≤95%RH（不凝露）
11. 外形尺寸：410.0mm×135.0mm×500.0mm（长×宽×高）
12. 安装方式：壁挂安装
13. 产品重量：16.6kg
14. 执行标准：GB 28184-2011《消防设备电源监控系统》
15. 安装尺寸410.0*500.0*135.0
三，接线端子
监控器外接端子如图 2-3 所示，接线端口描述见表 1。
表 1 接线端子介绍
| 编号 | 接线端口名称 | 功能 |
| 1 | B(R)、A(T) 、G | 485/RS232 通讯接口 |
| 2 | H1、L1、H2、L2 | CAN1、CAN2 通讯接口（当本机作为集中机时，CAN1 用于与子机联网；当本机作为子机时，CAN2 用于与集中机联网） |
| 3 | NC1、COM1、NO1 | 继电器输出接口常闭/常开，“NC1、COM1”默认导通（常闭），“COM1、NO1”默认断开（常开） |
| 4 | COM2、NO2、COM3、NO3、COM4、NO4 | 3 路继电器常开输出接口 |
| 5 | Z1+、Z1-、Z2+、Z2-、 Z3+、Z3-、Z4+、Z4- | BUS1、BUS2、BUS3、BUS4 总线接口 |
| 6 | LD24V+、LD24V- | 24V 辅助电源输出接口（**输出电流 1A） |
| 7 | L、N、PE | 电源输入接口，L 为火线，N 为零线，PE 为保护接地,外 接工作电压：AC220V/50Hz |
四，安装与布线
警告：安装设备之前，请切断回路的电源。
1. 安装
安装前应首先检查外壳是否完好无损，标识是否齐全。
1.选择合理的安装高度，墙面牢固、平整；
2.根据图 2-2 中 A 孔的尺寸及位置，将监控器固定在墙壁上；
安装注意事项：
1.安装过程及操作必须符合国家相关标准要求；
2.监控器应安装在仪表室、消防控制室等非防爆场所，严禁安装在防爆场所；
3.监控器安装，应确保固定牢靠，安装在轻质墙上时，应采取加固措施，避免震动、灰尘和水的侵袭；
4.监控器应采用相对稳定的电源，避免与大型电机设备使用同路电源；
5.监控器外壳应良好接地（可通过 AC220V 接线端的地端子接地）；
6.监控器的外壳严禁破坏，否则会影响安全使用和屏蔽效果；
7.安装施工时，主机箱底边距地面高度宜为 1.3～1.5m，靠近门轴的侧面距墙不应小于 0.1m，操作应有 0.5m 宽的操作距离。
2. 布线及接线注意事项：
1.布线及连接应整齐，线缆不宜交叉，并应固定牢靠；
2.电缆芯线和所配导线的接线端，均应标明编号，并与图纸一致，字迹清晰易于辨认，并且不易污损或褪色；
3.电缆芯线和导线，应留有不小于 100mm 的余量；
4.接线端子的每个接线端，接线不得超过 2 根；
5.施工布线时，通信总线应与强电线分别布线，防爆区域的布线和线缆连接应符合防爆要求；
6.导线穿管、线槽后，应将管口、槽口封堵；
7.通信总线采用 NH-RVS2×1.5mm²线；DC24V 电源线采用 NH-BV2×2.5mm²线；
8.根据通信需要在 CAN 通信终端加上 120 欧姆的匹配电阻。
