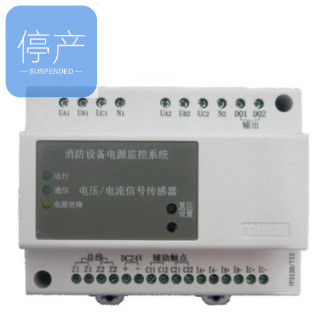

泰和安TP3120电压/电流信号传感器
一，特点
1.实时监测被监控消防设备主、备电源的工作状态。
2.实时监测被监控消防设备主、备电源过压、欠压、过流、缺相、错相、中断供电等故，并上传故障信息至监控器。
3.针对双电源系统具有冷备系统处理功能。
4.通讯总线采用无极性隔离设计。
5.**支持二路辅助触点检测，及一路无源常开节点输出。
6.精度高，误差≤2%。
7.低功耗设计，电源功耗≤0.35W。
二，技术参数
1.型号：TP3120/SI1、TP3120/SI2、TP3120/TI1、TP3120/TI2、TP3120/TN
2.检测对象：消防设备电源电压和电流
3.检测范围：单相电压：AC20~400V
三相相电压：AC20V~400V
三相线电压：AC90V~500V
交流电流：ACO～1000A(配接相应 TP3200 电流互感器使用)
4.编码方式：总线编码/遥控编码
5.工作电压：DC24V
6.功耗：电源功耗：≤0.35W 总线功耗：≤65mW
7.报警输出：一组无源常开节点输出
继电器容量：AC250V/3A DC30V/3A
8.外形尺寸(长×宽×高)：115.0mm×88.0mm×65.0mm
9.使用环境：工作温度：-10℃～+50℃ 相对湿度：≤95%RH（不凝露）
10.安装方式：标准 35mm 导轨或螺钉安装
11.产品重量：≤290g
12.适配监控器：TP3000B 消防设备电源状态监控器
13.执行标准：GB 28184-2011《消防设备电源监控系统》
三，产品选型
| 规格型号 | 检测对象 | 检测电压(路) | 检测电流(路) | 辅助触点(路) |
| TP3120/SI1 | 单相交流电压/电流 | 1 | 1 | 1 |
| TP3120/SI2 | 单相交流电压/电流 | 2 | 1 | 2 |
| TP3120/TI1 | 三相交流相电压/电流 | 1 | 3 | 1 |
| TP3120/TI2 | 三相交流相电压/电流 | 2 | 3 | 2 |
| TP3120/TN | 三相交流线电压/电流 | 1 | 3 | 1 |
四，接线端子说明
1、三相交流以 TP3120/TI2 为例,其端子和端子描述分别如图 4-2 和表 4-1 所示。
表 4-1 TP3120/TI2 电压信号传感器接线端口描述
| 序号 | 接线端子 | 端子描述 |
| 1 | UA1、UB1、UC1、N1 | UA1、UB1、UC1 分别接入三相主电的 A、B、C 相电压信号 ，N1 接入三相主电的零线信号 |
| 2 | UA2、UB2、UC2、N2 | UA2、UB2、UC2 分别接入三相备电的 A、B、C 相电压信号，N2 接入三相主电的零线信号 |
| 3 | DO1、DO2 | 继电器输出端口，当消防设备电源的主电掉电或备电（非冷备）掉 电时，此端口将输出一开关闭合信号 |
| 4 | Z1、Z2 | 总线接口 |
| 5 | DC24+、DC24V- | 传感器供电接口 |
| 6 | C11、C12；C21、C22 | C11、C12 为主电的辅助触点，C21、C22 为备电的辅助触点，辅助触点闭合说明相应电源输出 |
| 7 | I+、I- | 外接 TP3200 电流互感器，检测单相电的电流信号 |
五，安装与接线
1 1、 安装
安装前应首先检查外壳是否完好无损，产品组件和标识是否齐全；看看机身下方螺丝是否有松动现象。传感器应安装于相应被监测电源的配电柜（箱）内，传感器的安装不应破坏被监测线路的完整性。按 35mm标准导轨安装；
2 2、 线缆连接
将传感器安装于相应被检测电源的配电箱内，按 35mm 标准导轨式安装，安装接线图
如 4-5 所示（以 TP3120/TI2 为例）。
3 3、 布线要求
引入传感器的导线配线应整齐，避免交叉，并应固定牢靠。
信号总线采用 NH-RVS2×1.5mm²线；DC24V 电源线采用 NH-BV2×2.5mm²线。
信号总线布线时，注意强弱电分开布线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一线管。配线应整齐，导线应捆扎成束，穿线可用阻燃 PVC 管、金属管及金属线槽。在穿管、线槽后，应将管口、槽口封堵。
监控器与电压信号传感器之间的通讯线可采用双绞铜芯线，建议线径截面积不小于 1.5mm在强干扰场所时，通讯线应采用带屏蔽层的双绞线，屏蔽层应良好接地。
