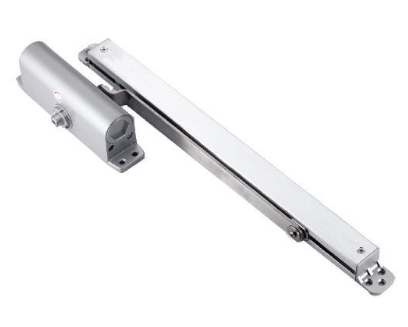

泰和安ZTM-B-FMD-2防火门定位与释放装置

一，概述

FMD-2(B)防火门电动闭门器平时通电状态下，持防火门处于常开状态，火灾情況下，由防火门控制器发送启动命令，关聞防火门。可与防火门监控器直连，通过通讯总线，把防火门开后、故降、关状态息反惯至防火门监器。

防火门电动闭门器又称为防火门常开装置，防火门安装此装置后，平时通电状态下，推门面通过调节门可在0-120度任意角度定位，拉门面通过调节门可在0-150度任意角定位，此时防火门保持常开状态；火灾时，切断电源，使防火门自行关闭，关闭后的防火门成为“手动推开-自行关闭-手动推开-自动关闭”活动式防火分隔物。

二，特点

1．二总线通讯，无极性：

2．保持防火门常开，收到指令后将处于打开状态的防火门关

3．具有控编码功能，现场丝护方使

4，卖装方便，布线简单

三，技术参数

　型号　　　 　 　 适用门　 　 　 　　　适用门宽/门重

FMD2(BL65)　        左门　　　 　小于等于830mm 25－65KG

FMD2(BL85)　        左门　      　 小于等于930mm 65－85KG

FMD2(BL120)　      左门            小于等于1030mm 85－120KG

FMD2(BL180)　      左门　 　 　 小于等于1030mm 85－120KG

FMD2(BR65)　       右门　      　小于等于1500mm 120－160KG

FMD2(BR85)　       右门　 　 　 小于等于830mm 25－65KG

FMD2(BR120)　     右门　 　 　 小于等于930mm 65－85KG

FFMD2(BR180)　   右门　 　 　 小于等于1030mm 85－120KG

工作电压：总线15－28V冲电压，电源电压DC24（21－28V）

工作电流：总线工作电流小于等于2.5m　电源工作电流：0.08A

工作功率：1.92W

安装方式：上门框安装

适用范围：用于疏散通道，电梯前室的常开式防火门，每扇防火门需用一只电动闭门器

四，外形尺寸与安装和接线示意图：

五，安装注意事项

1，安装在钢制门上需预埋加强钢板，木质门上可直接安装。

2，推门面（迎火面）安装与拉门面（背火面）安装位置，特殊条件下安装需提前与厂家专业人员沟通。

3，拉门面左右判定：人站在门里，用左手拉门，应选用拉门面左开，否则为右开。

4，推门面左右判定：人站在门里，用左手推门，应选用推门面左开，否则为右开。

六，使用注意事项

1，此产品带节能功能，门扇开启到位后感应接通电源，指示灯，停留3秒自动定位。

2，调速时，调整螺丝不得旋出机体平面，否则会漏油，失去缓冲功能。

3，将门开启至**开门位置，检查闭门器的铰接转臂是否与门或门框相碰或摩擦。
