一，概述

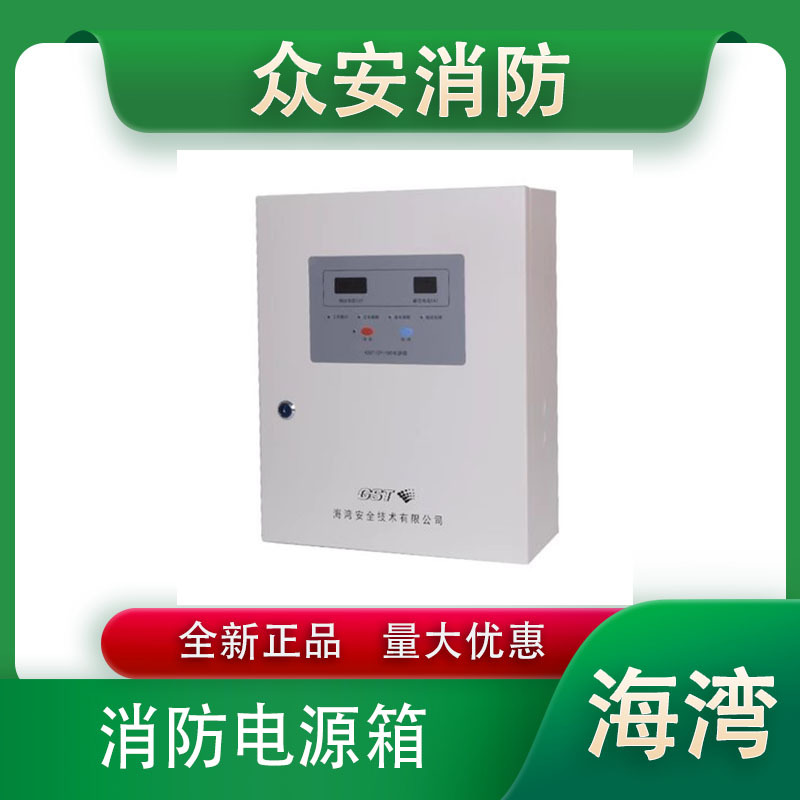

GST-DY-100A网络型电源箱（简称 GST-DY-100A）是一种 DC24V 电源输出设备，为防火门监控模块及被控设备现场供电。

GST-DY-100A 自带蓄电池，交流与直流供电可自动切换；具有主电故障、备电故障和输出故障检测及声光指示功能，并能够将故障信号上传至防火门监控器。

二，主要技术指标

（1） 交流电源：AC220V±15%，50Hz。

（2） 备用电源：2 节 DC12V/7Ah 密封铅酸电池串联。

（3） 额定输出容量：DC24V/4A

（4） 编码方式：电子编码方式，占用一个总线编码点，编码范围可在 1～242 之间任意设定。

（5） 使用环境：温度：0℃～＋40℃   相对湿度≤95%，不凝露。

（6） 外形尺寸：310mm×400mm×117mm，壁挂式。

（7） 防护等级：IP30

三，接线端子示意图与布线要求

其中：

L、PG、N：交流 220V 电源端子(PG 为机壳保护地线端子)。

Z1、Z2：无极性信号二总线接线端子。

+24V、GND：DC24V 输出端子。

布线要求：

Z1、Z2：采用阻燃 RVS 双绞线，截面积≥1.0mm 2 。

+24V、GND：采用阻燃 BV 线，截面积≥4.0mm 2 （竖井内干线）或截面积≥2.5mm 2 （平面支线）。
