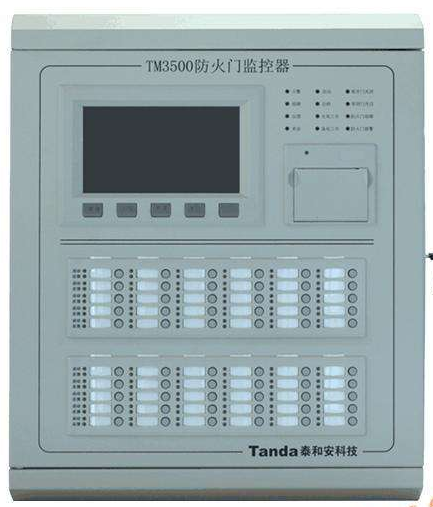

泰和安TM3500防火门监控器

一，概述

本控制器采用两总线控方式，4回路标准设计，每回路**200个总线部件点，可连接我公司带通讯功能的防火门电动闭门器、防火门门磁开关、常开防火门监控模块、常闭防火门监控模块等现场外部器件，实现防火门打开或关闭状态的监控（系统图详见附录A）

控制器配置有60点“总线联动操作键”可直接启动防火门电动闭门器或常开防火门监控模块。采用二次码编程方式，编程简单、快捷控制器具有强大的联网功能，可同时与我司生产的火灾报警控制器及其他防火门监控器进行联网。

二，特点

1．窗口化触摸屏操作界面

2．自带60点总线联动操作键，能非常直观的看到每个按键的启动区域

3、安全性高，不同的操作权限需要输入相应的密码才能进入；

4．能非常直观的显示每扇门的状态信息；

5．总线4回路设计，**可带800个总线部件点；

6．精助电源输出容量DC24／1A，监控器本身可帯10个防火门电动闭门器。

三，技术参数

主电电源：AC220V/5OHz(187V~242V)

备用电源：12V／12Ah，铅酸蓄电池，2节

显示屏规格：分辦率800×480

容量：壁挂机，回路数4个，每回路200个总线部件点

温度：0℃～40℃：湿度：≤95％（不凝露）

外形尺寸：410mm×135mm×50mm（长×宽×高）

四，泰和安T3500防火门监控器接线端子示意图：

端子说明

1．485/RS232接口

通过插通讯卡实现485通讯和RS232通讯切换；

485接口：预留端子。（增加此功能后，此端子才能用）；

RS232接口：预留端子。（增加此功能后，此端子才能用）；

注：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

2．CAN接口

CANI，CAN2：当本机作为集中机时，CANI用于与子机联网：当本机作为子机时，CA2用于与集中机联网：CAN通信终端加上120欢电阻

注：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯

3．继电器输出接口常闭常开

NC1、COMI、NO1：预留端子；

4．继电器常开输出接口：

NO2、COM2：无源常开输出接口，触点容量DC30VBA，监控器有联动时触点闭合

NO3、COM3：无源常开输出接口，触点容量DC30VBA，監控器有故障时触点闭合

NO4、COM4：预留端子

5．总线接口

4回路，BUS1、BUS2、BUS3、BUS4，二总线输出端子，连接前端设备。

6．24V输出接口：DC24V辅助电源，输出容量24V/1A。

7．交流220V输入：主机电源输入端子，交流220V。
