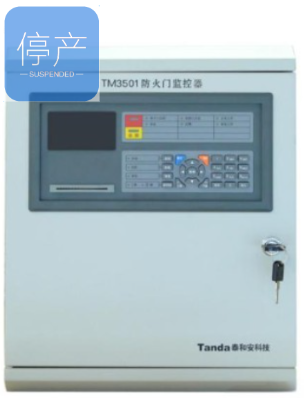

泰和安TM3501防火门监控器

一，概述

本控制器采用两总线控制方式，单回路共计200个总线部件点，可直连我公司带通讯功能的的防火门电动闭门器、防火门门磁开关、常开防火门监控模块、常闭防火门监控模块等现场外部器件，实现防火门打开或关闭状态的监控（系统图详见附录A）

控制器具有联网功能，可与我司生产的火灾报警控制器进行联网，也可以与我司生产的TM3500防火门监控器进行联网

二，特点

1．单回路设计，**可带200个总线部件点，满足小型项目的需求

2．辅助电源输出容量DC24／2．3A，可带23个防火门电动闭门器

3．安全性高，不同的操作权限需要输入相应的密码才能进入

4．能非常直观的显示每扇门的状态信息

5．壁挂安装，方便简单。

三，技术参数

主电电源：AC220V/5OHz(187V~242V)

备用电源：12V／12Ah2，铅酸蓄电池，2节

液晶屏规格：LCD液晶屏128×64

容量：壁挂机，单回路共计200个部件点

使用环境：温度：0℃～40℃；湿度：≤95％H（不凝露）

外形尺す：330．0mmX130．0mn×400．0m（长×宽X高）

四，接线端子示意图：

端子说明

1．RS485／RS232接口

通过插通讯卡实现RS485通讯和RS232通讯切换；

RS485接口：预留端子。（增加此功能后，此端子才能用）；

RS232接口：预留端子。（増加此功能后，此端子才能用）。

注：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

2．CAN接口：CAN通讯接口端子

注：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。

3．继电器输出接口常闭／常开　NCI、COMI、NO1 预留端子。

4．继电器常开输出接口：COM2、NO2：预留端子

5．总线接口：BUS＋、BUS－二总线输出端，连接前端设备

6、24V输出接口：DC24V辅助电源，输出容量24V／2.3A。

7．交流220V输入：主机电源输入端子，交流220V。
