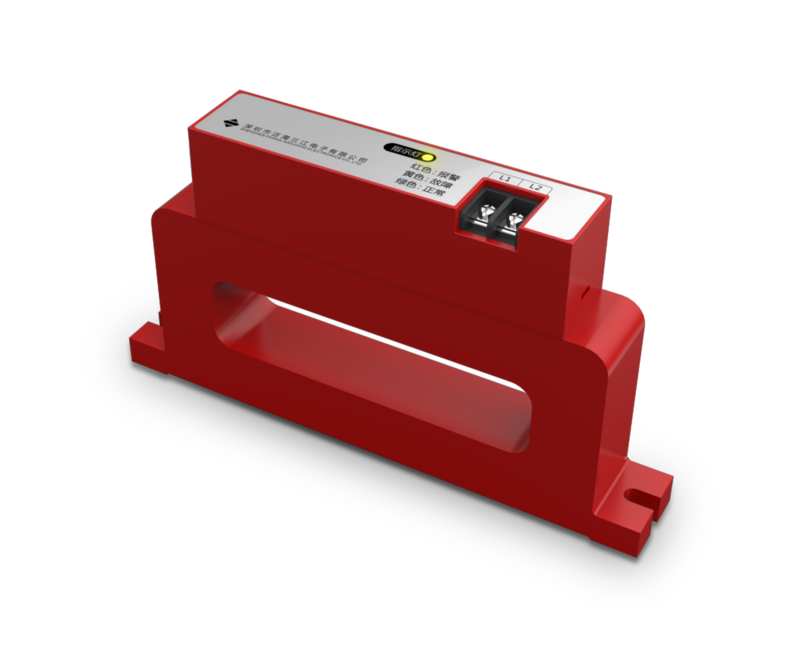

泛海三江DH-9705系列剩余电流式电气火灾监控探测器
一、产品介绍
DH-9705型剩余电流式电气火灾监控探测器作为电路漏电流的检测设备，实时监控着供电线路的剩余电流，当供电线路的剩余电流达到设定的报警门限时，立即向电气火灾监控设备发出报警信号，实现漏电报警功能。满足《GB14287.2-2014电气火灾监控系统第2部分:剩余电流式电气火灾监控探测器》标准要求。
二、产品特点
1、内置高档MCU，在完成漏电流监视的同时，还能对探测器自身的故障、短路、断路等工作状态进行监视和报警，提高整个系统探测火灾隐患的可靠性、实时性、准确性。
2、探测器以无极性二线制总线方式与电气火灾监控控制器连接，无需另外供电，安装使用简单方便
3、采用独特的交流检测电路，无需调零、且探测灵敏度高，耗电少，工作稳定可靠
4、探测器采用电子编码方式，每个探测器都有**的地址编码，现场编码简单、方便
三、主要技术指标
内容 技术参数
型号 DH-9705/100 DH-9705/225 DH-9705/400 DH-9705/630 DH-9705/1000│
工作电压 24UDC(脉冲调制)
工作电流 监视状态<0. 8mA，动作状态<1. 5mA
工作指示 红色状态指示灯(巡检时闪亮，报警时常亮)
报警设置值 200mA-1000mA，步长:1mA
壳体材料 ABS，红色
外壳防护等级 IP30
重量(克) 700 850 1050 1039 3850
外形尺寸 见下面结构图
接线方式 无极性二总线制
安装方式 见安装示意图
使用环境 室内，温度一10℃一+40℃，相对湿度小于等于95% (40℃士2℃无凝露)
编码方式 通过编码器进行电编码，地址编码1-324任选
四，各设备过线电流：
DH-9705/100 0-100A
DH-9705/225 0A-225A
DH-9705/400 0A-400A
DH-9705/630 0A-630A
DH-9705/1000 0A-1000A
五，接线安装示意图：
六、施工注意事项
1、信号二总线采用ZR-RVS-2 X 1. 5mm“铜芯阻燃型聚氯乙烯绝缘双绞型软电线，穿金属管、可挠(金属)电气导管、B1级以上的钢性塑料管或封闭式线槽保护，不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔;
2、被测线路安装布线时，必须严格区分N线和PE线，穿过剩余电流互感器的N线，不得重复接地，PE线不得穿过剩余电流互感器。
3、探测器在配电柜(箱)内安装，要特别注意施工安全，要在断电情况下施工，并注意强弱电分开走线，单独敷设探测器信号总线。杜绝接错线或搭线，以免造成强电串入探测器而烧毁电气火灾监控系统中的设备;
4、传感器应安装在干燥的环境中，应确保传感器安装牢靠且定期检查传感器运行状况。
