泛海三江QM-ZSD-02型气体释放警报器

一、产品介绍
    QM-ZSD-02型气体释放警报器与JB-QBL-QM300, QM6000气体灭火控制盘配套使用，通常安装在防护区疏散

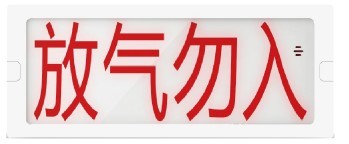

出口门上方。当气体喷洒后，控制器将启动气体释放警报器，气体释放警放气勿入报器会闪动显示“放气勿入”并发出刺耳的声报警信号，提醒现场人员不要进入防护区，气体释放警报器可以分别设置成声、光、声光三种启动方式，满足GB26851-2011《火灾声和/或光警报器》标准要求。

二、产品特点
1、无极性信号二总线，方便施工布线，避免接线错误
2、采用MCU控制闪光及声音报警驱动，稳定可靠
3、声和/或光报警自由设置，三种启动方式，适应于不同的工作环境
4、光显示采用多只超高亮红色LED作为光源，显示醒目、寿命长、功耗低
5、独有的生产工艺，在高温、高湿、高寒及高海拔的环境下都能正常使用
6、采用上下盖结构设计，安装、调试、维护简单方便

三、主要技术指标
工作电压：总线24V, 24VDC
工作电流：静态时：总线耗电:小于等于500uA

　　　　　报警时，总线耗电电流小于等于4mA, DC24V消耗电流小于等于150mA
闪光频率：1Hz-2Hz
      　　　 发光字体表面亮度:50cd/mZ -300cd/mz
      　     　点亮与非点亮时间比:,3:2
声压级：75dB-120dB，变调周期:3S-5S
重量：约435g
壳体材料：ABS
外形尺寸：330 X 135 X 35mm
接线方式：四线制:无极性信号二总线(L1,   L2)，无极性电源线(+24V, GND)
安装方式：壁挂式安装
使用环境：室内，温度0℃一+55℃，相对湿度s95% (40℃士2℃无凝露)
编码方式：通过编码器进行电编码，地址编码1-324任选

四，接线端子说明：

1, JP10端子定义
1:总线输入端L1    2:总线输入端L2    3: 24V输入端D1   4: GND输入端D2

2、JP1 跳线设置：

五，接线安装示意图：

安装示意图：
