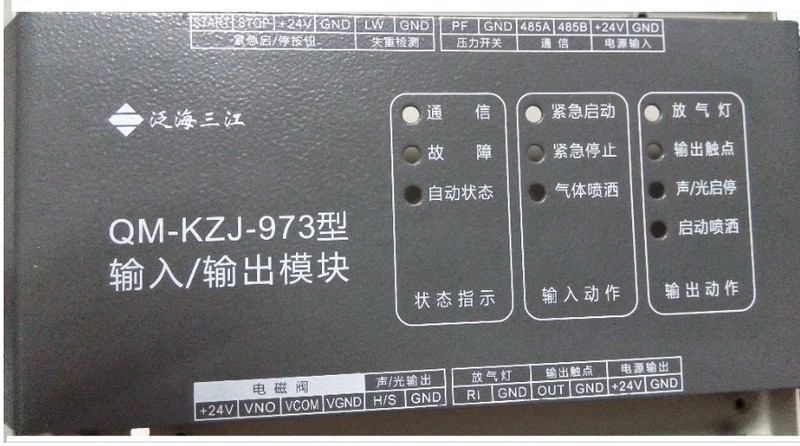

泛海三江QM-KZJ-973型中继模块

一、产品介绍
    QM-KZJ-973中继模块是与QM6000/4气体灭火控制盘配套的产品，通常安装在被保护场所的入口处。当接收到QM6000/4气体灭火控制盘的**个启动信号后，中继模块输出控制命令，启动防户区内的警铃，提示防护区内人员撤离，接收到第二个启动信号后，启动防护区外的声光，延时结束，启动气体喷洒及气体释放警报器，气体释放警报器会闪动显示“放气勿入”并发出刺耳的声报警信号，提醒现场人员不要进入防护区。同时中继模块还可接入防护区内气体的压力反馈和失重检测信号，满足GB16806-2006《消防联动控制系统》标准要求。

二、产品特点
1、通过485信号二总线接入QM6000/4气体灭火控制盘，可现场取电。每个灭火防护区对应一个中继模块
2、提供一组有源输出，一组无源输出
3、具有10个指示灯，指示模块的不同工作状态，方便现场人员查看
4、采用行业内独有的防潮湿、防腐蚀技术，适用于任何场所
5、采用上下盖结构设计，安装、调试、维护简单方便

三、主要技术指标
工作电压：24VDC (18-36VDC)
工作电流：监视时:65mA;动作时<3A
重量：约730g
壳体材料：A3钢
外形尺寸：179 X 125 X 34mm
接线方式：四线制:有极性485二总线(485A} 485B)，电源线(+24V. GND)
安装方式：壁挂式安装
使用环境：室内，温度0℃-+55℃，相对湿度X95% <40℃士2℃无凝露)

四，接线端子说明：

五，接线示意图：

六、安装示意图
