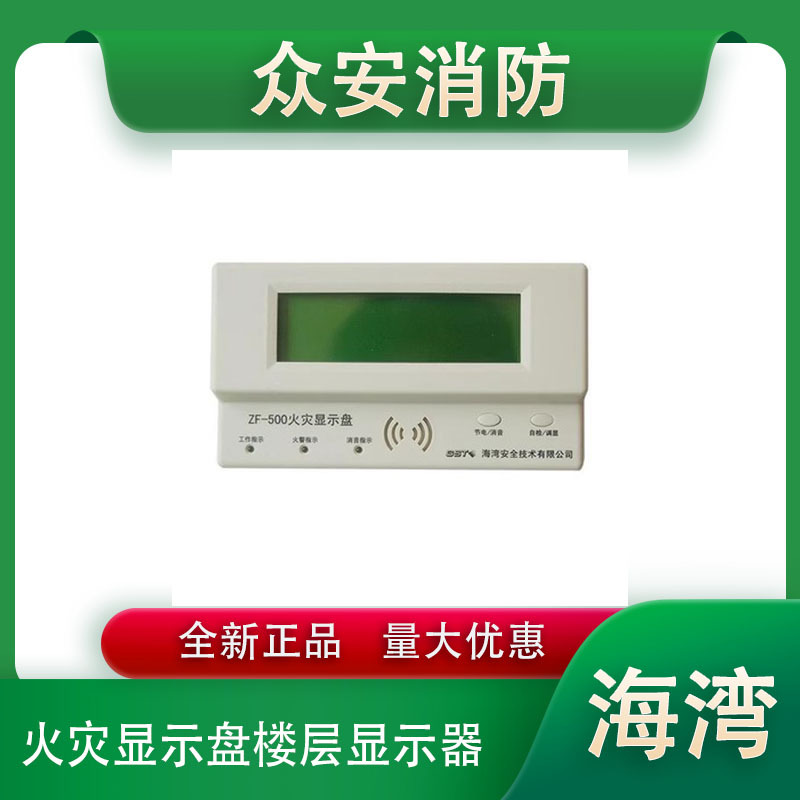

海湾ZF-500 火灾显示盘安装使用说明书

一、特点

ZF-500 型火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示火警探测器部位编号及其汉字信息并同时发出声光报警信号，显示内容清晰直观，便于人员确认。它通过总线与火灾报警控制器相连，处理并显示控制器传送过来的数据。当用一台报警器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。

二、主要技术指标

（1） 显示方式：可显示报警时间、设备号、设备类型、注释信息

（2） 显示容量：最多不超过126 条汉字报警信息

（3） 线制：与火灾报警控制器间采用有极性二总线连接，另需两根DC24V 电源供电线（不

分极性）

（4） 使用环境：

温度：0℃～＋40℃

相对湿度≤95%，不结露

（5） 电源：采用DC24V 电源集中供电

（6） 静态功耗≤2W，**功耗≤5W

（7） 外形尺寸：

206mm×115mm×44mm

三、结构特征、安装与布线

ZF-500 型火灾显示盘外形尺寸和安装方法与ZF-101 型火灾显示盘相同，ZF-500 型火灾显示盘对外接线端子及布线要求也与ZF-101 型火灾显示盘相同。

详见第二章4.1 节ZF-101 型火灾显示盘。
