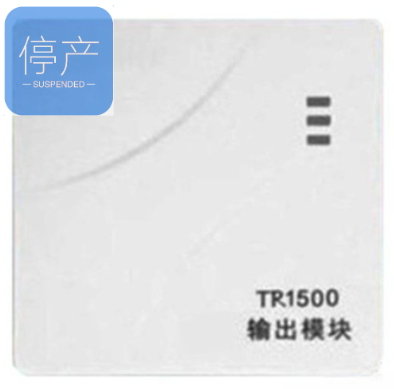

泰和安TR1500输出模块

一、概述

1) TR1500 输出模块，用于扩展控制器外控输出；

2) 采用 TBUS 四总线通讯方式，电源和信号均采用无极性设计，可通过控制器自动控制；

3) 支持一组无源反馈信号输入；

4) 支持一组保持信号(DC24V 输出)和一组无源脉冲信号输出，两组输出同时动作；

5) 输出带状态指示；

二、主要技术指标

通讯方式：TBUS 总线无极性

工作电压：DC24V 无极性输入

监视电流：≤5MA

动作电流：≤25MA

输出信号：一组有源保持开关量信号、一组无源脉冲开关量信号

触点容量：1A/AC220V 2A/DC24V

输出方式：脉冲、电平保持

输入信号：一组无源反馈信号

使用环境：温度-10～60℃、湿度≤93%RH（非凝露）、大气气压 86KPA～106KPA、非防爆场所

外壳防护等级：IP30

安装方式：贴墙安装

接线端子：螺丝接线端子，适合导线截面积 0.5～1.5MM2

编码方式：二进制开关拨码

外形尺寸：86MM×86MM×41MM

重 量：0.3KG

安装方式：挂壁式安装

适配控制器：JB-TB-TR1001、JB-TB-TR1005

三、产品接线：
