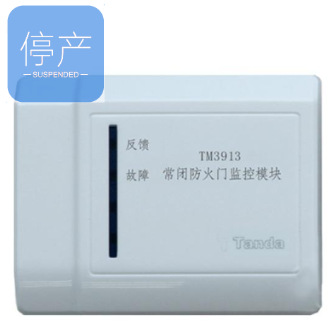

泰和安TM3910/TM3913常闭防火门监控模块

一，概述

TM3910/TM3913 常闭防火门监控模块是一种总线制控制接口设备，符合国家标准 GB 29364-2012《防火

门监控器》要求。该模块用于配接非编码门磁开关，监控常闭防火门的状态 。通过通讯总线，把防火门开

启、关闭状态信息反馈至防火门监控器。

二，特点

1.二总线通讯，无极性；

2.输入线具有断路、短路检测功能；

3.总线端与输入检测端完全隔离设计；

4.可外接其他厂家的门磁开关；

5.采用插拔式结构设计，接触可靠，方便安装、更换，便于施工。

三，技术参数

型号：TM3910

适用门：双门

工作电压：总线 15V-28V 脉冲电压

工作电流：≤2mA

线制：二线制，无极性

安装方式：布线管暗装或明装

使用环境：温度:-10℃～55℃；湿度: ≤95％RH（不凝露）

型号：TM3910

适用门：单门

工作电压：总线 15V-28V 脉冲电压

工作电流：≤2mA

线制：二线制，无极性

安装方式：布线管暗装或明装

使用环境：温度:-10℃～55℃；湿度: ≤95％RH（不凝露）

四，接线端子：

端子说明：

Z1、Z2：总线输入接口，接到防火门监控器的 BUS 总线上，无极性；

RET、G：防火门无源触点信号输入端子，实现输入检线和监视防火门关闭、开启状态。

端子说明：

Z1、Z2：总线输入接口，接到防火门监控器的 BUS 总线上，无极性；

RET1、G1：防火门无源触点信号输入端子 1，实现输入检线和监视防火门关闭、开启状态；

RET2、G2：防火门无源触点信号输入端子 2，实现输入检线和监视防火门关闭、开启状态。

注：如果终端设备开关检测内部已并联 5.1K 电阻，则不需要外接 5.1K 反馈电阻
