HJ-1750已停产，现用HJ-9502替代。如需购买老型号，可电话咨询：0515-88779233,18962006835.

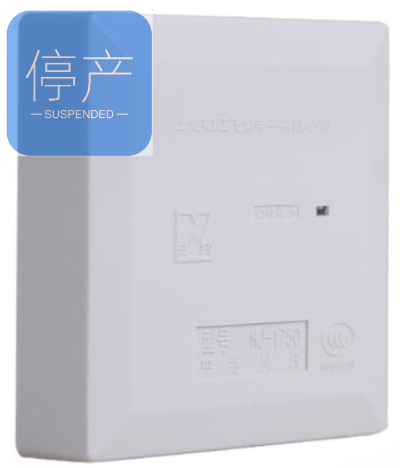

松江云安HJ-1750中继模块

一、概述：

HJ-1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器；产生动作报警信号，并可通过火灾报警控制器来联动其它相关设备动作，应与无源触点连接。

本模块可采用电子编码器完成编码设置。当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。

二、技术指标：

1.二总线制；有极性

2.监控电流<350μA

3.动作电流<20mA

4.线制：与控制器的信号二总线连接

5.使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不结露

6.外壳防护等级：IP30

7.外形尺寸：86mm×86mm×39.5mm（30）

三、HJ-1750中继模块结构特征、安装与布线：

本模块的外形及结构与HJ-1751中继模块相同，安装方法也相同，其对外端子示意如图1：

其中：

S+、S-：与控制器信号二总线连接的端子

无源反馈：与设备的无源常开触点（设备动作闭合报警型）连接；

布线要求：信号总线S+、S-采用阻燃RVS型双绞线，截面积≥1.0mm2；无源采用阻燃BV线，截面积≥1.0mm2。

注：插上短接块为水流模块；去掉短接块为输入模块。
