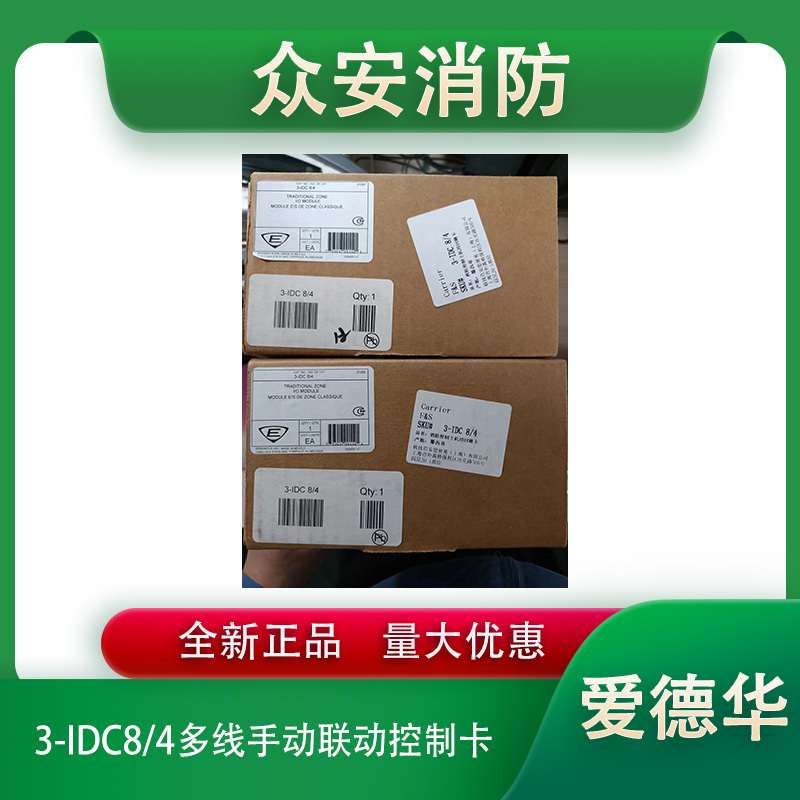

爱德华3-IDC8/4多线手动联动控制卡3-6/3S2RY

3-IDC8/4 是 Edwards（爱德华）EST3 系列火灾报警系统的8 路输入 / 4 路可配置输出模块，用于接入探测器、干接点并驱动声光设备。以下为完整技术参数：

一、基本规格

型号：3-IDC8/4

用途：8 路启动设备电路（IDC），其中 4 路可配置为 B 类通知设备电路（NAC）

工作电压：24 VDC

待机电流：约 48–53 mA @ 24 VDC

报警电流：约 350–408 mA @ 24 VDC

**总线 / 干线电流：3.5 A @ 24 VDC

NAC 额定电流：3.5 A @ 24 VDC（特殊应用）；1.0 A @ 24 VDC（常规）

音频干线功率：100 W @ 70 VRMS；60 W @ 25 VRMS

终端电阻（EOL）

IDC：4.7 kΩ

NAC：15 kΩ

接线规格：18–12 AWG（1.0–2.5 mm²）

安装：占用 1 个本地导轨槽位

重量：约 0.36 kg

二、电路与容量

IDC 特性

8 路独立 B 类输入，支持两线烟感、干接点

每路可接：≤30 只光电烟感 / ≤50 只离子烟感

可编程：锁存 / 非锁存、烟雾确认 / 不确认

软件可选阻抗范围，兼容不同探测器

NAC 特性

4 路可配置 B 类输出，极性反转驱动声光

成对供电：每对** 3.5 A @ 24 VDC

可接内部总线或外部电源

三、认证与标准

北美：UL 864、ULC S527

欧洲：EN 54-2、EN 54-4、EN 54-16、CPR

其他：LPCB、CE

四、功能与应用

兼容 EST3/EST3X 系统，适合改造项目

支持监控、监管、报警等多种回路类型

插拔式端子、卡扣安装，便于维护
