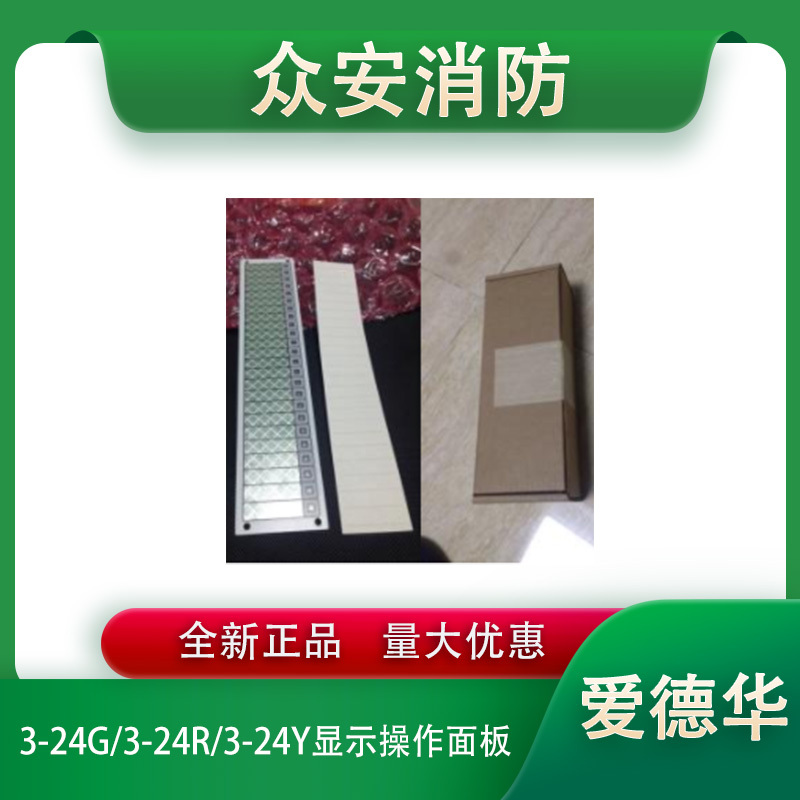

爱德华3-24G/3-24R/3-24Y显示操作面板

一、总线联动控制显示操作面板型号说明

　　3-24R、3-24G、3-24Y (24个LED显示灯，R=红色，G=绿色，Y=黄色)

　　3-12SR、3-12SG、3-12SY (12组，每组1个开关和1个LED灯，颜色同上)

　　3-12/S1GY (12组，每组1个开关和1个绿色、1个黄色LED灯)

　　3-12/S2Y (12组，每组1个开关和2个黄色LED灯)

　　3-12/S2R (12组，每组1个开关和2个红色LED灯)

　　3-6/3S1G2Y (6组，每组3个开关和1个绿色、2个黄色LED灯)

　　3-6/3S1GYR (6组，每组3个开关和1个绿色、1个黄色、1个红色LED灯)

　　3-6/3S1RYR （6组，每组3个开关和2个红色、1个黄色LED灯)

　　3-LDSM (总线联动面板安装支持卡)

二、总线联动控制显示操作面板介绍

　　总线联动控制显示操作面板可直接安装在电源监视卡、回路控制卡、多线控制卡等LRM轨道模块前面，如果上述各LRM轨道模块不足以安装总线联动面板（亦即总线联动面板的数量超过上述LRM轨道模块的数量)，超出部分必须加装3-LDSM安装支持卡。3-LDSM占用3-CHAS7上1个轨道插槽。

　　总线联动面板上有轻触式薄膜按钮和LED指示灯，每只按钮和指示灯系统分别赋予一个设备地址，可根据用户要求和现场参数进行现场定义、软件编程。手动控制现场设备并显示其运行状态，显示火灾报警和其他各类状态信号。每只按钮可分别定义为点动、自锁或者3个按钮互锁等三种输入状态，每只指示灯可分别设定为慢闪、快闪、常亮三种显示方式。需显示报警、监视的信息标签可以现场修改打印并插入总线联动面板透明薄膜下，替换方便。
