海湾DH-GSTN5300/11剩余电流式电气火灾监控探测器（测电缆，分体式）

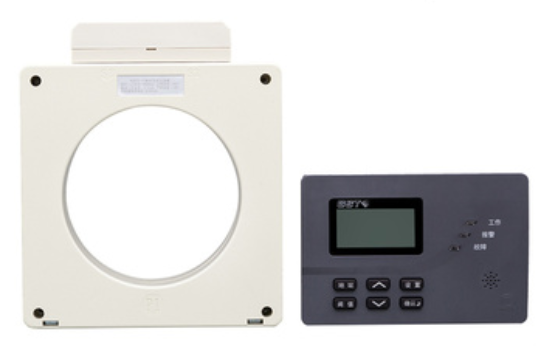

分体式单路探测器，液晶显示，包含处理模块和零序电流互感器两部分，适合于额定电流为800A以内电缆的剩余电流检测。

海湾DH-GSTN5300/11剩余电流式电气火灾监控探测器（测电缆，分体式）

具体该系列设备的详细使用说明书请点击侧边的产品，有具体资料。

一，安装

安装前应首先检查外壳是否完好无损，标识是否齐全。

1.4.1 信号处理单元的安装如图 2.15 和 2.16 所示

信号处理单元导轨安装方式安装过程：

**步：安装 35mm 标准导轨，将导轨安装在配电箱安装衬板或配电柜横（或立）梁上。

第二步：将信号处理单元卡上导轨。

第三步：连接电缆。

信号处理单元面板安装方式安装过程：

**步：在安装位置上先加工一个长方孔（138mm×92mm）；

第二步：将信号处理单元从前方装入，再从安装面板后方用 2 个固定片将其固定。

第三步：连接电缆。

1.4.2 闭口圆孔型传感器安装过程分解图如图 2.17 所示，闭口方孔型传感器安装过程分解图如图2.18、图 2.19 和图 2.20 所示， M、N 的值见表 2.5 所示。

传感器安装步骤分解：

**步：在安装衬板上打孔。

先将配电箱安装衬板按规格尺寸打 4 个（DH-GSTN5300/40F 产品打 8 个）Φ6 通孔（也可直接打M5 螺纹孔），DH-GSTN5300/50F 产品打 8 个Φ8.5 通孔（也可直接打 M8 螺纹孔）。

第二步：安装固定支架。

用配套螺钉将固定支架固定在传感器上。

第三步：安装传感器。

将固定在探测器上的固定支架的固定孔，对准衬板所打Φ6（或Φ8.5）通孔，压紧固定支架与衬板，将螺钉组件 M5×16（或 M8×16）拧入，在衬板背部采用螺母拧紧（如果衬板上为螺纹孔，可直接用螺钉紧固）。

第四步：连接电缆。
