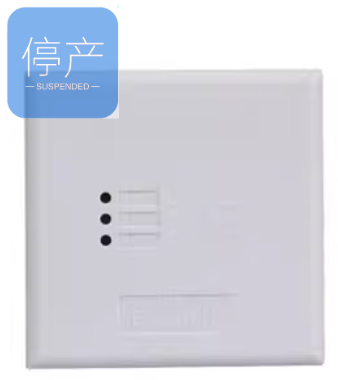

一、HJ-9506中继模块产品特性描述：

　　1.外形尺寸：86mm*86mm*30mm；　　

　　2.外壳材质为塑料；　　

　　3.通过总线与火灾报警控制器（联动型）通信；　　

　　4.编码方式：电子编码；　　

　　5.供电方式：由火灾报警控制器（联动型）的总线供电；　　

　　6.与一下产品配接工作：上海松江飞繁电子有限公司生产的JB-9108G型火灾报警控制器（联动型）

二，端子说明：

三、HJ-9506中继模块接线图：

四，常规接线图：

1、HJ-9506中继模块可以直接启动消防泵、喷淋泵、风机等设备。

2、两个继电器需为交/直流24V/36V。

3、启动、停止输出为脉冲动作方式，被控设备需要有自锁功能；如果没有，两个继电器需要做成自锁的。

五，布线要求：

接线采用≥1.5mm2的BYJ通讯线。
