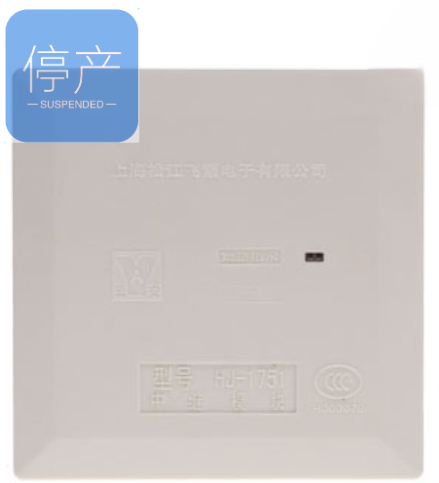

一、HJ-1751中继模块概述：

在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障（例如短路）造成整个报警系统无法正常工作的情况。隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。HJ-1751中继模块安装于二总线回路中的每一个分支回路（≤30个地址点)的前端，当该分支回路短路时，将被自动断开。

二、HJ-1751中继模块主要技术指标：

1.二总线制；有极性

2.监控电流：1mA

3.使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

4.外壳防护等级：IP30

5.外形尺寸：86mm×86mm×39.5mm（30）

三、HJ-1751结构特征、安装与布线：

隔离器一般安装在总线的分支处，可直接串联在总线上，其端子示意图如图1-2：

                                              HJ-1751中继模块图1-2

其中:

S+、S- 输入：有极性信号二总线输入端子

S+、S- 输出：有极性信号二总线输出端子

布线要求：直接与信号二总线连接，无需其它布线。可选用截面积≥1.0mm2的阻燃RVS双绞线。

四、HJ-1751中继模块现场接线说明：

**步：准备2组RVS2*1.5线(信号总线)。

第二步：将线从HJ-1751中继模块底座后面的穿线孔穿过。

第三步：将现场的信号总线(RVS2*1.5线)，接入到隔离模块的探测器端。

第四步：接线完成。当现场出现短路时，可以通过隔离模块将现场设备隔离，待检修完成后，隔离模块自动恢复正常通讯。
