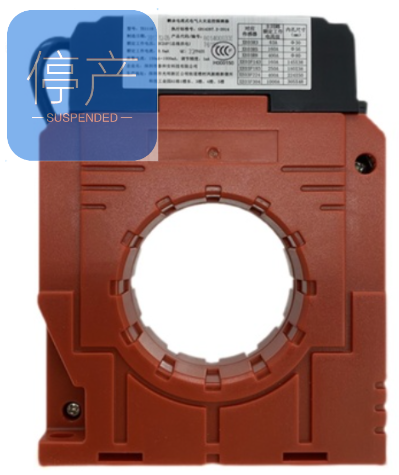

泰和安TE1110-XE03F183剩余电流式电气火灾监控探测器（一体式，测铜排）

一体式探测器，可检测250A以下电流回路，铜排安装。

泰和安TE1110-XE03F183剩余电流式电气火灾监控探测器（一体式，测铜排）

一。接线端子说明：

1、电流互感器端口（出厂前已接好）

2、TBUS 信号端（任意一组连接到监控设备）

二、 安装与接线

1、 安装

安装前应首先检查外壳是否完好无损，产品组件和标识是否齐全：

**步：将安装螺钉穿过安装孔，用螺钉将探测器固定在配电箱底板或导轨上；

第二步：将保护回路的火、零线同时穿过互感器后再连接到用电设备；

第三步：连接探测器与监控设备通讯信号线。

安装说明：穿过电流互感器的出线端线路必须是独立的。互感器出线端后的线路不能与输入端（互感器前）以及干线或其他非区域的电缆连接，也不允许接地。A、B、C、N 四条线缆必须同向穿过电流互感器，PE 线不得穿过电流互感器。经过不同互感器的零线严禁搭接混用。

2、 线缆连接

监控设备与探测器之间的通讯线可采用双绞铜芯线，建议线径截面积不小于 1.5mm2，当系统应用在强干扰场所时，通讯线应采用带屏蔽层的双绞线，屏蔽层应良好接地。

TBUS 信号总线布线时，注意强弱电分开布线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一线管。配线应整齐，导线应捆扎成束，穿线可用阻燃 PVC 管、金属管及金属线槽。在穿管、线槽后，应将管口、槽口封堵。
