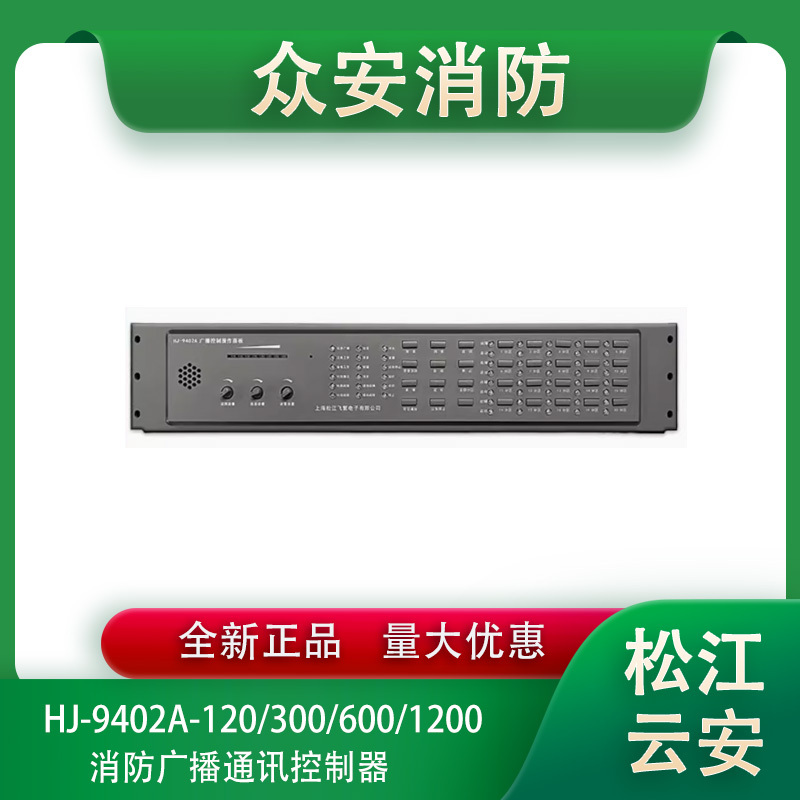

松江云安HJ–9402A-120/300/600/1200消防广播通讯控制器
HJ–9402A消防应急广播设备控制操作面板和功放使用说明书
在使用设备之前，请务必仔细阅读使用说明书，以便了解其性能及使用方法。
1.产品特点
(1). 产品按国家消防最新标准《GB16806-2006及第1号修改单》、《GB50116-2013》设计。
(2). 产品为消防联动控制系统中应急广播设备。
(3). 产品与消防专用功放配套，用于消防应急广播。
(4). 产品与消防火灾报警控制器配套，用于火警联动应急广播。
(5). 产品适合于商务办公、超市、商场、工厂、地下室、学校和娱乐场所等。
(6). 产品不适用于一般广播扩音机及家庭音响娱乐使用。
2．概述
该系列消防应急广播设备包含HJ-9402A-120、HJ-9402A-300、HJ-9402A-600、HJ-9402A-1200四款，是本公司在HJ-1757B系列消防应急广播设备基础上，按消防新标准要求进行重新改进设计，本产品性能和指标执行《GB16806-2006及第1号修改单》、《GB50116-2013》国家标准。
HJ-9402A-系列消防应急广播设备，由HJ-9402A-KZCZ消防应急广播设备控制操作面板、SW/SZ系列功放二部分组成。与相应的火灾报警控制器（联动型）、检测模块、吸顶音箱、外接交流备用电源等配套可组成相应的消防应急广播系统。
该控制操作面板产品是本公司在HJ-9402消防应急广播设备操作面板与HJ-9402消防应急广播设备控制面板基础上，按消防新标准要求进行合二为一改进设计。
消防应急广播设备控制操作面板具有：电子放音、录音和应急广播功能，电源故障、通信故障、模块故障和电平指示功能，自检、消音、预录、直播、背景和监听等功能。录音部分有内置电子录音模块，可录制30分钟以上语言信号或报警声，并备有超音频发生器，经功率放大后输出，送入消防广播各分区的广播网络系统检测和控制，监测广播信息传输线路断路、短路故障。可手动选择广播分区(最多为20个分区)，并设有分区启动和分区故障指示，启动、停止和锁键指示等功能。手动状态下，可任意选择打开1-20个分区(或一个楼层)应急广播。在受控状态下，可接收来自火灾报警控制器的消防联动报警信号，并能自动打开所属分区应急广播。
SZ系列功放，按系统要求进行重新设计，具有高可靠性定压式功率放大器，额定音频输出120V～，带有开路、短路、过压和过流及过温自动保护电路。信号输入由应急广播控制操作面板音频输出提供，并备有CD口音源输入/接联输出、AC220V备电输入等接口，有SZ300、SZ600、SZ1200三种规格。
SW120G功放，是专为应急广播而设计的高可靠性定压式功率放大器，是在SW500G功放基础上，按系统结构要求进行重新设计，具有高可靠性定压式功率放大器，额定音频输出120V～，带有开路、短路、过压和过流及过温自动保护电路。信号输入由应急广播控制操作面板音频输出提供，并备有CD口音源输入、AC220V备电输入等接口。
3.控制操作面板部分名称和功能
3.1 控制操作面板前面板（图1）
(1).监听扬声器监听放音状态下的音源内容。
(2).电平指示发光显示功放输出电平大小。
(3).话筒音量调节外接话筒音量的大小。
(4).放音音量工作时，调节放音音量的大小。
(5).背景音量调节背景音源的音量大小。
(6).应急广播指示灯（红）当应急广播时，该指示灯被点亮。
(7).主电工作指示灯（绿）主电工作时，该指示灯被点亮。
(8).备电工作指示灯(绿）当有220V～备用时，该指示灯被点亮，此时“主电工作”指示灯自动熄灭。
(9). 电源故障指示灯（黄）当主电源故障时，该指示灯闪亮。当备用电源故障时，该指示灯常亮。
(10).功放故障指示灯（黄）(暂时不用)当功放出现无输出信号故障时，该指示灯被点亮。
(11).放音指示灯(绿）当放音工作时，该指示灯被点亮。
(12).录音指示灯(绿）当设备处于录音状态时，该指示灯被点亮。
(13).锁键指示灯(绿）设备处于锁键状态时（除“消音”键外）,该指示灯被点亮。
(14).消音指示灯(绿）消除蜂鸣器声响时,该指示灯被点亮。
(15).通讯故障指示灯（黄）当与火灾报警控制器通讯出现故障时，该指示灯被点亮，
(16).模块故障指示灯（黄）当消防控制模块出现故障时，该指示灯被点亮，
(17) 预设指示灯(绿）在预设播放状态下，该指示灯被点亮。
(18).直播指示灯(绿）在直播状态下，该指示灯被点亮。
(19).应急停止指示灯(绿）应急广播停止时，该指示灯被点亮。这时系统也处在播放背景广播状态，可以通过CD口或MP3口播放背景音乐。
(20).监听指示灯(绿）监听打开时，该指示灯被点亮。
(21).启动指示灯（绿）
(22).停止指示灯（绿）
(23).放音按键按下此键，控制操作面板处于放音状态。
(24).录音消除按键按下此键，控制操作面板处于录音消除状态（按5秒以上消除已录内容）。
(25).直播按键在应急广播时，按下此键，不播放预录紧急广播信息。
(26).预设按键在应急广播时，按下此键，可自动循环播放预录紧急广播信息。
(27).消音按键按下此键，即可消除蜂鸣器的报警声响。
(28).自检按键常按此键，检测控制操作面板所有的指示灯和蜂鸣器是否正常。
(29).监听按键打开或关闭监听喇叭（在用手持话筒时，该按键被屏蔽）。
(30).应急停止按键按下此键，从CD口或MP3口输入音源信号，播放背景音乐（在应急广播状态下，该按键被屏蔽）。
(31).启动按键按此键后启动指示灯常亮（21），才能打开各分区应急广播。
(32).停止按键按此键后停止指示灯常亮（22），才能关闭各分区应急广播。
(33).全部分区（全分区）按键按下此键，打开或关闭所有分区的启动或停止。
(34).1分区故障指示灯(黄色)当该分区有故障时，该指示灯常亮。共有1-20个分区故障指示灯。
(35).1分区启动/反馈指示灯(红色)当打开1分区时该指示灯闪亮，分区控制模块工作后该指示灯常亮。共有1-20个分区启动/反馈指示灯。
(36).1分区按键在手动状态下，按下1分区按键，即可打开或停止该分区广播。共有1-20个分区可选。
3.2.控制操作面板后面板（图2）
(1).对接插座(插座DC3-20)连接应急广播控制操作面板与消防专用功放之间的电压、信号和监听输出等的对接插座（见表1）。
(2).锁键开关(拔动开关1P2T)控制操作面板操作键锁定或不锁定。
(3).检测信号开关(拔动开关1P2T)控制检测信号的开与关。
(4).预录开关(拔动开关1P2T)控制预录紧急广播信息的开与关。
(5).CD输入接口由CD输入音源信号，调节“背景音量”电位器，从分区或监听喇叭中试听。
(6.7).联动控制器RS485接口插座应急广播控制操作面板与火灾报警控制器的RS485接口。
(8).MP3接口与公司生产的TP350，MP3播放器模块配套使用。
(9) 话筒插座连接外接手持话筒的接口。
(10).联动插座应急广播控制操作面板与火灾报警控制器的联动接口，5v～24v高电平有效,连接时注意正负极性，不能接错。
(11).广播设备机号选择插座在系统中应急广播控制操作面板(以下简称面板)可根据需求最多互连3块面板，用2芯短接块是否插入JP1插座(在其后面板的中间位置上)来选择广播设备机号的编号，其硬件定义为：JP1的“2”、“3”位置不插短接块时其编号为1(出厂设置)，JP1的“2”位置插入短接块且“3”位置不插时其编号为2，JP1的“3”位置插入短接块且“2”位置不插时其编号为3。对应广播设备机号为1,2,3。
