特别提醒：HJ-1807多线控制模块现已停产，现用HJ-1807A替代。

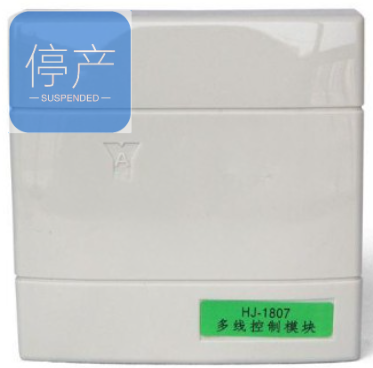

一、HJ-1807多线控制模块概述

　　HJ-1807中继模块用于控制消防泵、喷淋泵和风机等重要设备；用于控制消防泵、喷淋泵和风机等重要设备的启动与停止，并接收控制消防泵、喷淋泵和风机等重要设备启动后输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，确定设备已启动。

二、HJ-1807多线控制模块主要技术指标:

(1)监控电流<350μA

(2)动作电流<20mA

(3)线制：与控制器间为二根信号线（K+,K-），与控制对象间的控制线、反馈线根据具体情况而定。

(4)使用环境：温度：-10℃～+55℃             相对湿度≤95%，不结露

(5)外壳防护等级：IP30

(6)外形尺寸：86mm×86mm×39.5mm（30）

三、HJ-1807多线控制模块安装与布线:

HJ-1807模块的外形及结构与HJ-1751中继模块相同，安装方法也相同，其对外端子示意如下图：

K+、K-：与控制器多线盘控制端连接

无源反馈：与设备的无源常开触点（设备动作闭合报警型）连接

常开   中心：常开输出端子

常闭   中心：常闭输出端子

布线要求：多线控制线采用阻燃BV型双绞线，截面积≥1.0mm2；无源采用阻燃BV线，截面积≥1.0mm2。

注：无源反馈必须是无源的，不能是交流反馈。
