友情提醒：J-SAP-M-03(Ex)已停产，其替代型号为J-SAP-M-03-B

一、J-SAP-M-03(Ex)概述

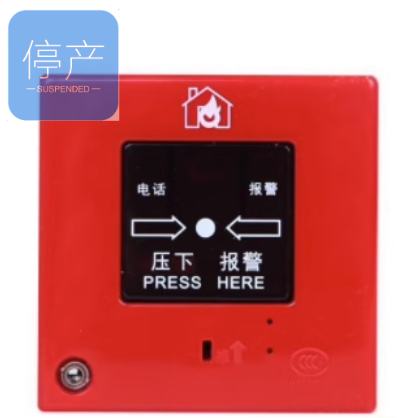

J-SAP-M-03（EX）手动火灾报警按钮(以下简称报警按钮)安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。

二、J-SAP-M-03(Ex)特点

1.采用拔插式结构设计，安装简单方便。

2.报警按钮上的按片在按下后可用专用工具复位。

3.用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

4.二线制非编码。

三、J-SAP-M-03(Ex)技术特性

操作方式：人工手动压下玻璃报警操作方式（可恢复）

监控电流：<350μA

报警电流：<2mA

防爆：ExibIICT4

接线要求：信号总线BV线，≥1.0mm2

使用环境：温度-10℃～＋50℃        相对湿度≤95％（40℃ +2℃，-2℃）

外形尺寸及颜色：96×96×35.5   红色

四、J-SAP-M-03(Ex)安装与布线

警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。

安装前应首先检查外壳是否完好无损，标识是否齐全。

安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可装好报警按钮，安装孔距为60mm 。

布线方式：信号二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设；电话采用阻燃RVSP线，截面积≥1.0mm2。
