一、主要技术指标:

1.监控电流<350μA

2.报警电流：2mA

3.防爆标志：ExdIICT6

4.接线要求：接线应穿管隔爆，BV线≥1.0mm2

5.使用环境：温度-10℃-50℃

相对湿度:≤95%(40℃±2℃)

6.外形尺寸及颜色：135×119×56红色

7.特点：二总线制

人工手动压下玻璃操作方式(可恢复)

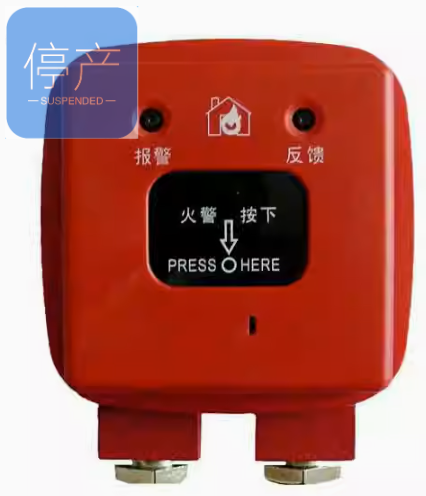

二、J-SAP-M-03-B工作原理：

本报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。

三、松江云安J-SAP-M-B防爆手动火灾报警按钮安装布线

将按钮的面板从按钮的防爆壳体上取下，然后 松开防爆外壳的紧固螺丝，打开隔爆腔，按按照端 子图的接线方法接好连线。接线时两根回路总线正 负极分别压接在按钮线路板的【S+、S-】。连线接好 后，写入地址号，地址范围 1～252，同一回路地址 ，不得重号。***后装好隔爆腔的盖子，均匀拧， 注意防爆闭合面不要夹杂导线或其它异物。 J-SAP-M-03-B 型防爆手动火灾报警按钮为压 下式带自锁，需要人工报警时，用力将按钮前面板 的有机玻璃压下，按钮即可向报警控制器发出报警 信号；如需对已按下的按钮进行复位操作， 只需将 复位钥匙插入复位孔内，即可实现复位，此结构方 式具有很好的防误动性及可恢复性特点。
