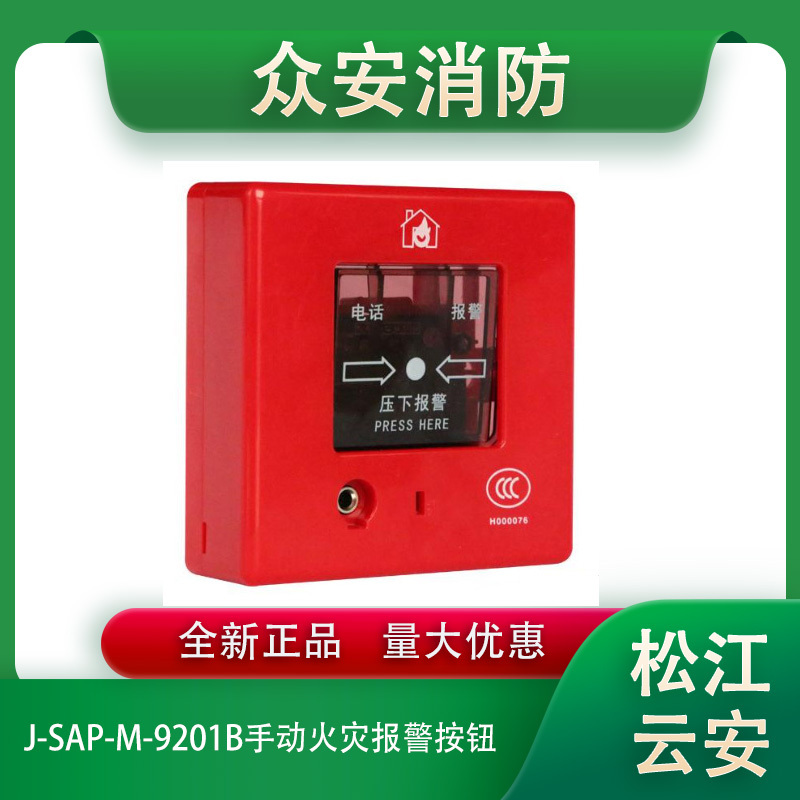

松江云安J-SAP-M-9201B手动火灾报警按钮

一，概述：

      手动火灾报警按钮，是火灾报警系统中的一个设备类型，当建筑发生火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动火灾报警按钮，报告火灾信号，向建筑所属消防控制室报火警。
       正常情况下当手动火灾报警按钮报警时，火灾发生的几率比火灾探测器要大的多，几乎没有误报的可能(儿童好奇操作)。因为手动火灾报警按钮的报警触发条件是必须人工按下按钮启动部件报警；报警按钮有红色报警确认灯，报警按钮启动零件动作，报警确认灯点亮，并保持至报警状态被复位。报警按钮形状有方形和长方形，颜色为红色（正常工作状态为闪烁状态，如果不闪烁说明设备损坏；

一、 J-SAP-M-9201手动火灾报警按钮产品特性描述

　　1.外形尺寸：90mm*90mm*35mm；　　

　　2.外壳材质为塑料；　　

　　3.额定工作电压：DC24V（DC16V-DC26V）；　　

　　4.编码方式：电子编码；　　

　　5.使用环境：户内型；　　

　　5.从正常监视状态进入报警状态通过“移位启动零件“完成；　　

　　6.启动零件为可重复使用型，报警状态复位仅能通过使用工具复位启动零件完成；　　

　　7.具有一个报警确认灯，正常监视状态时红色闪亮，火灾报警状态时红色常亮；　　

　　8.适配控制器：松江飞繁JB-9102T型火灾报警控制器（联动型）。

二、J-SAP-M-9201手动火灾报警按钮的接线端子说明

‍使用说明：安装完毕后，可按下列步骤检测。1.压下塑料压板，红灯亮，表示报警。2.若要解除报警，用专用的手报复位钥匙，插入复位钥匙孔，向上轻推，即可使压板复原。3.J-SAP-M-9201型手动报警按钮的左下方，均设有电话插孔；复位钥匙孔在按钮的下方位置。4.J-SAP-M-9201型手动报警按钮与火灾报警控制器配套使用。

安装说明：本消火栓按钮的安装，通用于86暗盒。1．用小螺丝刀在盒体底部侧面的小方孔处撬一下，将盒体与方形塑料底板分离。2．用2只M4×25mm螺钉将方形塑料底板与墙内的86暗盒固定住。水平的孔距为60mm。‍
