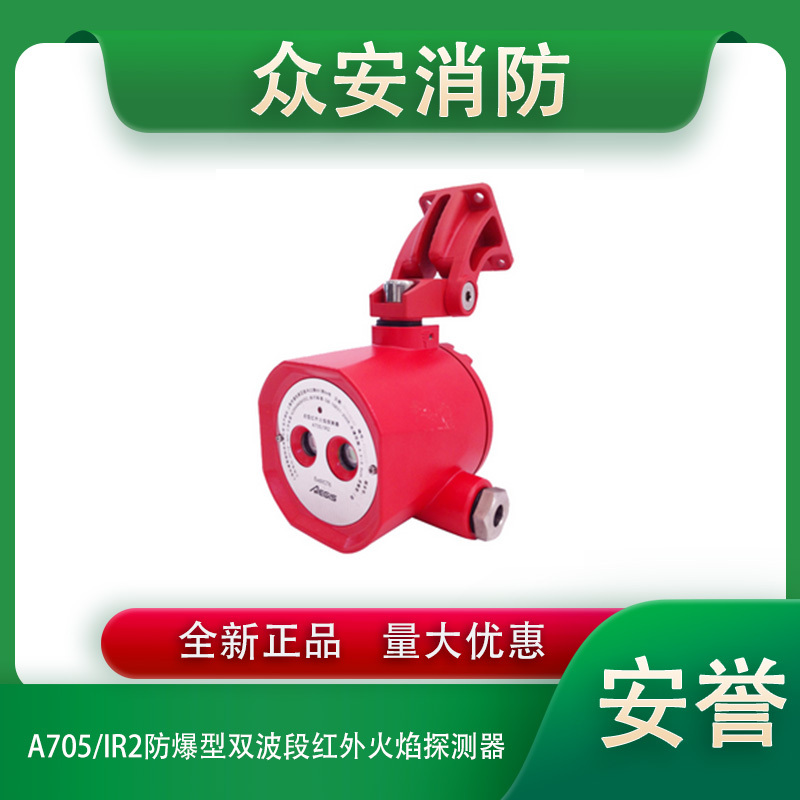

安誉A705/IR2防爆型双波段红外火焰探测器

一，产品说明

ANYSAFE A705/IR2双波段点型红外火焰探测器是安誉公司最早、也是颇具市场影响力的产品之一。A705/IR2实现了对火焰的快速响应，且结合专利信号处理算法，能够大幅消除误报。该产品具备可靠的系统故障自诊断功能和优秀的防爆性能，可适用于多数应用场所。

探测器具有标准的两路继电器输出二火警和故障

认证:CCCF/CNEX

1、产品型号：A705/IR2。 工作电压：18～30Vdc

2、用途和适用范围：适用防爆场所的火焰探测器。

监视电流：：≤2255mmAA

3、符合标准：

GB 15631-2008《特种火灾探测器》的规定。

GB 3836.2-2010《爆炸性环境 第2部分：由隔爆

外壳“d”保护的设备》的规定。

二，功能个优点

1，技术功能

防爆等级Exd IIC T6 Gb/Ex tD A21 T80°C

适用于多种燃料类型

可调节的灵敏度设置

整体式接线盒实现了轻松安装,

2，优点

低覆盖成本

低维护成本

可靠的故障诊断

三，规格

1，核心性能指标

2，电气规格

继电器信号输出：火警/故障

额定电压：24VDC（18VDC-30VDC）

工作电流：监视小于等于25mA，火警小于等于35mA

复位方式：断电复位

3，环境参数

工作温度：-10°C-+55°C

储存温度：-40°C-+85°C

温度范围：0-96%RH（无凝露）

4，机械规格

壳体材料：铸铝，表面烤漆

电气接口：M20

尺寸：10.1cm x 11.1cm x 8.8cm

重量：1KG

配件：铸铝支架

四，安装指南：

五，接线说明：

安装步骤说明：

1、固定探测器“支架”（见图一“1”），将探测器安装到指定位置；

2、用螺丝刀同时卡住探测器“后盖”上的两个“卡槽”（见图二“9”）,逆时针旋转“后盖”（见图二“10”）,打开探测器“后盖”；

3、松开探测器进线孔处的“锁紧螺母”（见图一“7”），将连线穿过“锁紧螺母”，从探测器“进线孔”（见图一“8”）引进，穿过橡胶密封圈；

4、旋紧探测器进线孔处的“锁紧螺母”（锁紧螺母上的密封圈不得脱落），分清各连接线，在探测器内部“接线端子排”（见图三“12”）上，按“接线示意图”（图四）接好各连接线。另外，剥线时请参考进线操作说明

5；、根据现场情况选用内部接地或外部接地 （外部接地见安装指南图一“4”，内部接地见安装指南图三“13”）,对探测器做整体接地；

6、盖上探测器“后盖”，顺时针方向旋紧（后盖上的密封胶圈不得脱落），用内六角螺丝刀将后盖处的“内六角沉头螺丝”（见图三“11”）拧起顶紧“后盖”；

7、使用专业工具松开“水平调节螺母”（见图一“3”），调整探测器水平方向的探测角度 ，达到需要的探测角度后旋紧“水平调节螺母”；

8、使用专业工具松开“垂直调节螺丝”（见图一“2”），调整探测器垂直方向的探测角度 ，达到需要的探测角度后旋紧“垂直调节螺丝”；

9、安装完成，上电对监视、报警功能进行测试。（监视状态时，图一中“5”所示的指示灯为绿色闪亮；报警状态时，为红色常亮；故障状态时，不亮）。
