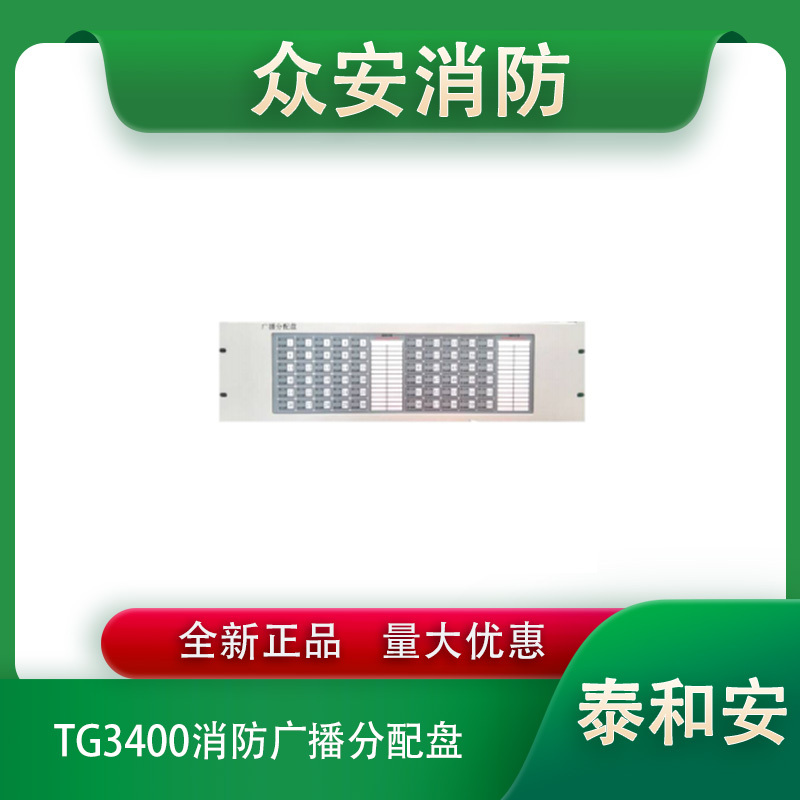

泰和安TG3400广播分配盘

一，产品特点

TG3400广播分配盘用于扩展分区，每个扩展盆60个分区，最多可级联三个分配盐，能满足大工程项目需求。

二，技术参数

工作电压：DC5V

工作电流＜150mA

三，结构外观

本设备采用标准上架结构形式:483.mm×132.6mm(长×宽)

P1级联输入端子，P2级联输出端子

1）RS485(A1、B1):RS485通讯接口，接TG3100或者级联到下一个TG3400广播分配盘的RS485端子。

2）DC5V(+、-):DCSV电源端子，可接TG3100广播控制盘的DC5V电源输出端子或者级联下一个TG3400广分配盘DC5V电源端子。

J1为地址设置拨码开关。拨码位置与对应地址如下所示：
