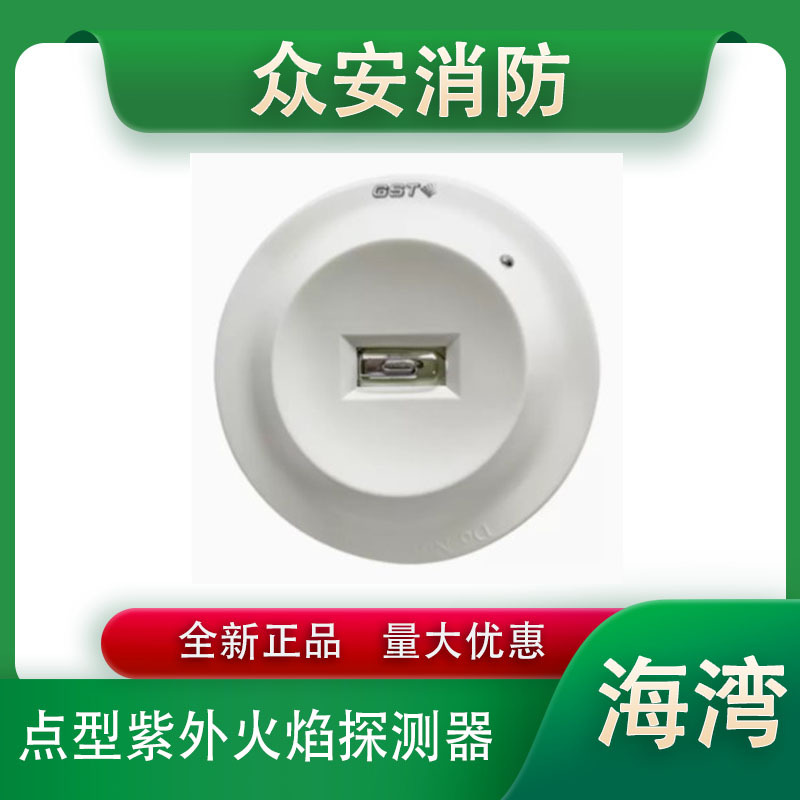

海湾JTG-ZW-G1B点型紫外火焰探测器

一，特点

JTG-ZW-G1B型点型紫外火焰探测器通过探测物质燃烧所产生的紫外线来探测火灾，适用于火灾发生时易产生明火的场所，可广泛应用于厂房、仓库等场所。与其它探测器配合使用，更能及时发现火灾，尽量减少损失。为继电器输出方式，可以与其它厂家的接口配接。本探测器主要具有以下特点：

   （1）内置单片机，采用智能算法，既可以实现快速报警，又可以降低误报率；

   （2）灵敏度可在现场调整，具有较强的环境适应能力；

   （3）采用继电器型输出方式（常开，报警时闭合），可直接控制其它设备；

   （4）采用进口传感器及低功耗电路，具有误报率低，灵敏度高，抗潮湿、抗干扰能力强等优点。

二，主要技术指标

（1）工作电压：DC16V～DC28V

（2）工作电流：监视电流≤2.5mA报警电流≤15mA

（3）输出触点：1A/DC24V

（4）探测角度≤80°

（5）保护面积：S=(h×tga)²p    h：探测器距地面高度, a=40°

（6）使用环境：温度：-20℃～+55℃   相对湿度≤95%，不结露

（7）外形尺寸：直径：103mm ，高：53mm(带底座)

三，结构特征、安装与布线

探测器的外形结构示意图如1-1：

JTG-ZW-G1B点型紫外火焰探测器外形尺寸图

图1- 1

探测器安装方式如图1-2：

JTG-ZW-G1B点型紫外火焰探测器安装方式图

图1- 2

接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：

86H50型标准预埋盒结构尺寸外形示意图

图1- 3

DZ-03探测器通用底座底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

本探测器采用DZ-03型定位底座，底座上2、4脚接DC24V电源线（不分极性），1、3脚为报警信号输出触点。

布线要求：采用阻燃RV或BVR线，截面积≥1.0mm2。
