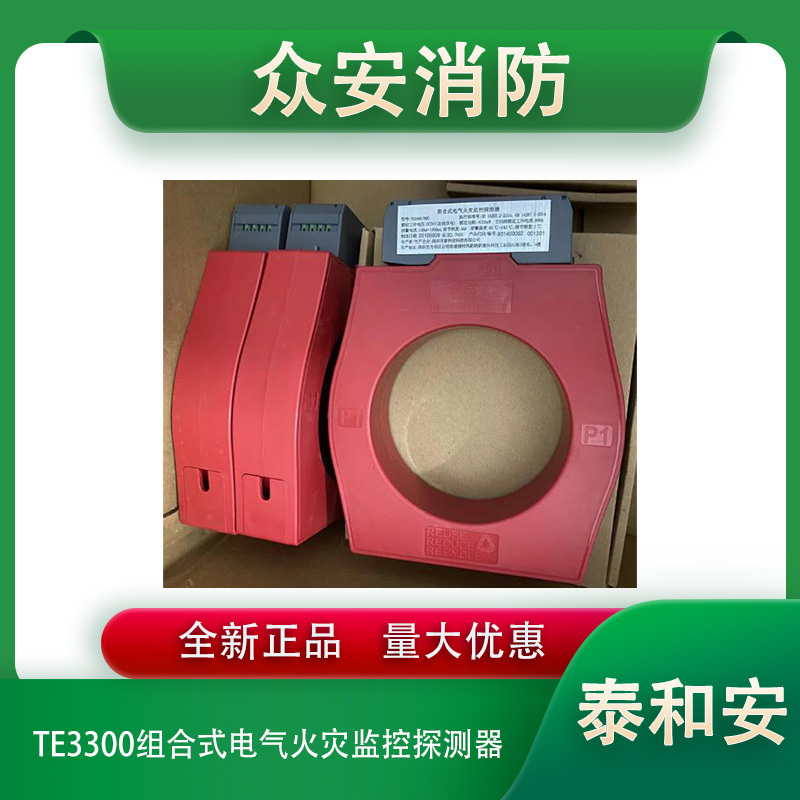

泰和安TE3300组合式电气火灾监控探测器(一体式)

一、TE3300组合式电气火灾监控探测器功能特点

1、集显示、监测等功能于一体；

2、支持同时监测一路剩余电流和三路温度，占一个编码地址；

3、实时监控传感器工作状态，并能及时将工作状态上传至电气火灾监控设备；

4、低功耗设计，无极性两总线连接，通讯与供电合二为一；

5、智能算法：增加探测器抗谐波干扰能力，减少误报；

6、模块化设计，维护方便。

二、TE3300组合式电气火灾监控探测器技术参数

检测对象：剩余电流、温度

检测范围

剩余电流：剩余电流：20mA~1000mA　温度：0°C~140°C

报警范围：剩余电流：30mA~1000mA    温度：45℃~140℃

通讯方式：无极性总线

通讯距离：≤1000m （NH-RVS2 x 1.5mm²)

额定电压：DC24V（总线供电）

功耗：≤50mW

使用环境

温度：-10°C~+55°C

相对湿度：≤95%RH（不凝露）

安装方式：面板安装

配接监控设备：TE3004电气火灾监控设备、TE3001电气火灾监控设备

三，结构特征

3.1产品外形及尺寸

产品外形及尺寸标识图如下图3-1、3-2所示，具体尺寸如表3-1所示:

①、2、③为三路温度传感器的接线端子，用于接入温度传感器。

①为总线接线端子，用于连接电气火灾监控设备。

四，安装与布线

4.1信号单元与传感器连接方式如下图3-4所示:

①BUS:为两总线接线端子，连接电气火灾监控设备总线。应采用双绞铜芯线，建议线径截面积不小于1.5mm'，通讯线敷设距离最长应小于1000m，如果通讯线的使用距离超过1000m，应增加中继器;当系统应用在强干扰场所时，通讯线应采用带屏蔽层的双绞线，屏蔽层应良好接地。

Tl、T2、T3:为三个温度传感器接线端子，可接温度传感器。

4.2 TE3300系列组合式电气火灾监控探测器现场安装位置示意图，如下图3-5所示:

安装前应首先检查外壳是否完好无损，产品组件和标识是否齐全:

**步:用螺钉将探测器固定在配电箱底板上;

第二步:将保护回路的火、零线同时穿过互感器后再连接到用电设备:

第三步;连接探测器与监控设备通讯信号线。

安装说明:穿过电流互感器的出线端线路必须是独立的。互感器出线端后的线路不能与输入端(互感器前)以及干线或其他非区域的电缆连接，也不允许接地。A、B、C、N四条线缆必须同向穿过电流互感器，PE线不得穿过电流互感器。经过不同互感器的零线严禁搭接混用。

       TE3300/200OF互感器固定方式。先把四个L型支架用两个M8×80的锶丝固定在互感器上，再将互感器固定在配电箱底板上。固定尺寸如下图3-8所示:

4.4布线要求

监控设备与探测器之间的通讯线可采用双绞铜芯线，建议线径截面积不小于1.5mm，当系统应用在强干扰场所时，通讯线应采用带屏蔽层的双绞线，屏蔽层应良好接地。

信号总线布线时，注意强弱电分开布线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一线管。配线应整齐，导线应捆扎成束，穿线可用阻燃PVC管、金属管及金属线槽。

在穿管、线槽后，应将管口、槽口封堵。
