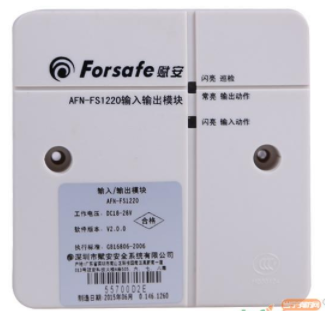

赋安AFN-FS1220输入输出模块

一、AFN-FS1220输入输出模块概述

     AFN-FS1220输入输出模块与AFN80、FS5020、FS5050、FS5060等火灾报警控制器配套使用。它能够接受火灾报警控制器发出的控制指令，控制水泵、风机、防排烟阀等需要反馈的消防设备，有1路继电器干触点输出和1路反馈输入，可监视输入输出线路的线路故障。

二、AFN-FS1220输入输出模块特点

    内置高性能微处理器

    两总线有极性连接

    电子编码，FLASH存储

    红色指示灯，启动时闪亮，动作后常亮

    独特的总线保护技术

    1路反馈输入接点，1路继电器输出触点

    输出线路上串有250V/1A的保险管

    继电器常开无源触点输出

    控制水泵、风机、排烟阀、电梯等需要反馈信号的消防联动设备

    输出具有检测线路短路、断路的功能

    壳体材料和颜色ABS，象牙白

三、AFN-FS1220输入输出模块参数

检测型号AFN-FS1220输入输出模块

产品代号FS1220

工作电压18V~28V

监视电流100μA~700μA，平均350μA

动作电流2mA

重量150g

外形尺寸长：86mm宽：86mm厚：50mm

安装孔距60mm

环境温度-10℃~50℃

环境湿度10%~95%RH（不结凝）

四，接线示意图：
