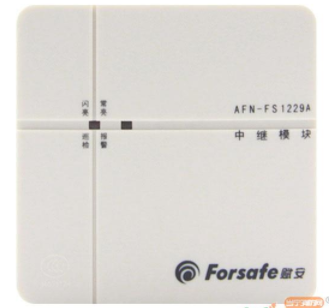

赋安AFN-FS1229A中继模块

一、AFN-FS1229A中继模块特点

    内置高性能微处理器

    两总线有极性连接

    电子编码，FLASH存储

    红色指示灯，巡检时闪亮，动作时常亮

    独特的总线保护技术

    1路输入接点检测外部开关量信号

    电路部分与接线底壳采用插拨方式

    连接压力开关、水流指示器、信号阀、常规探测器等能产生开关量信号的设备

    壳体材料和颜色：ABS，象牙白

二、AFN-FS1229A中继模块参数

检测型号AFN-FS1299A中继模块

产品代号FS1299A

信号总线电压18V~28V

监视电流≤0.8mA

动作电流2mA~15mA

重量150g（带底壳）

外形尺寸长：86mm宽：86mm厚：42mm

安装孔距60mm

环境温度-10℃~50℃

环境湿度10%~95%RH

三，接线示意图：
