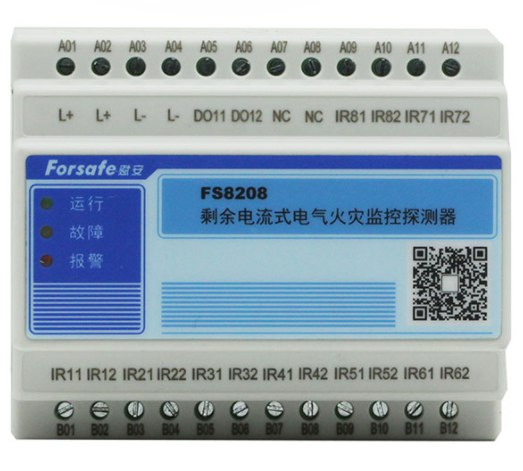

赋安FS8208八路剩余电流电气火灾监控探测器

赋安FS8208八路剩余电流电气火灾监控探测器标准35mm导轨式安装，1路开关量输出，二总线供电，二总线通讯。可配接传感器：FS8601-63,FS8601-100,FS8601-225,FS8601-315,FS8701-400,FS8701-630,FS8701-1000；FS8901。

二，接线示意图：

三，注意事项

1、探测器应该按现场的实际情况设定报警剩余电流值或温度报警值，安装完成，调试时应检查实际定

值情况。当对探测器定值设置后，请再次查询，确保设置成功；

2、探测器工作电压为DC24V（18~28V）。需要对装置进行维护检查时，应先断电检查；

3、与电气火灾监控设备连接时，每一个二总线回路探测器总数应不大于200个ID（400个通道，通道数

量限制优先），且最长距离小于1000m； 4、请勿带电接入或拆除传感器，在主回路带电的情况下，绝对不允许剩余电流互感器二次回路开路，

否则可能会引起对人或者设备严重伤害；

5、探测器应安装牢固，其导线连接必牢固可靠；

6、满足相关的施工标准；

7、在进行维护保养时，应避免损坏探测器，同时避免接触高压区域。
