赋安FS2511AV单路单相交流电压/单路剩余电流传感器

一，额定参数

工作电源：DC24V(总线供电)，≤5mA

交流电压：测量范围：AC20V～AC250V 连续可调，调节精度 0.1V，≤3%

交流电流：二次额定测量范围：AC0.1A～AC10A，连续可调，调节精度0.01A，≤3%

剩余电流

报警范围：80mA～1000mA 连续可调，调节精度 1mA

测量精度：可测量范围 20mA～1800mA，≤3%

剩余电流互感器接线长度：不应超过 3m

通讯接口：无极性二总线

DI：2 路 24VDC 内激励开关量输入

DO：1 路常开接点，触点容量：250VAC/3A，30VDC/3A

环境条件

环境温度：-20℃～+70℃ 贮存温度：-40℃～+80℃

相对湿度：5%～95%(无冷凝或结冰)

大气压力及海拔：70kPa～106kPa，≤3000m

执行标准：GB 28184-2011 消防设备电源监控系统

安装方式：35mm 标准导轨安装

赋安FS2511AV单路单相交流电压/单路剩余电流传感器

赋安FS2511AV单路单相交流电压/单路剩余电流传感器

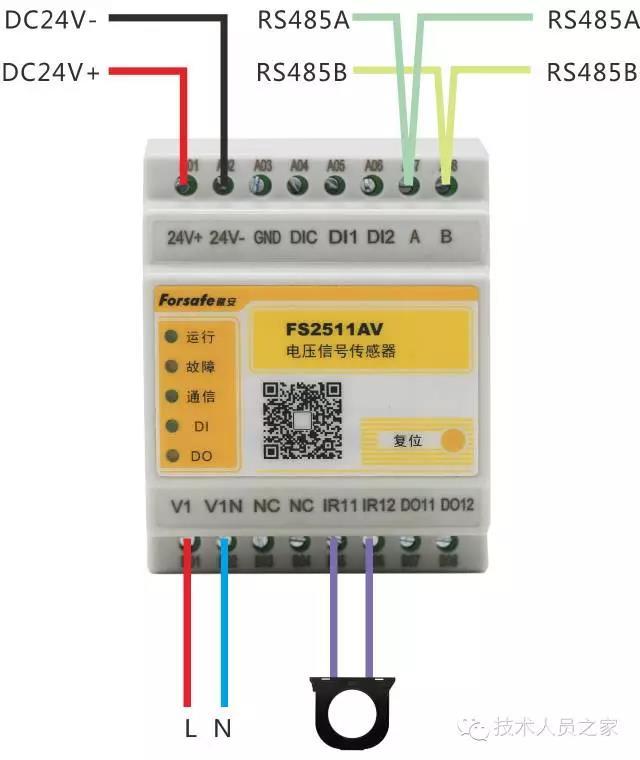

二，接线示意图：
