赋安FS2513AVC单路三相交流电压/电流/单路剩余电流监测器

一，概述：

赋安FS2513AVC单路三相交流电压/电流/单路剩余电流监测器1路三相交流电压、1路三相交流电流、1路剩余电流监测、2路开关量输入、1路开关量输出、1路RS485通信、短路、电源中断、过压、欠压、电压电流缺相、电压电流错相、过流、装置上电、装置掉电，实时检测并传输电压、电流、开关量等状态信息。如果要监测交流电流和剩余电流，需分别配3只交流电流互感器和1只剩余电流互感器。IEC-35mm导轨卡口式安装。

二，接线示意图：

FS2513AVC电压信号传感器（三相三线）

单回路三相三线电压监测；

V1接相线L1，V2接相线L2，V3接相线L3，VN接L2；

I11、I12测L1的电流，接L1的交流电流互感器，L1穿过互感器；

I21、I22测L2的电流，接L2的交流电流互感器，L2穿过互感器；

I31、I32测L3的电流，接L3的交流电流互感器，L3穿过互感器；

需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器

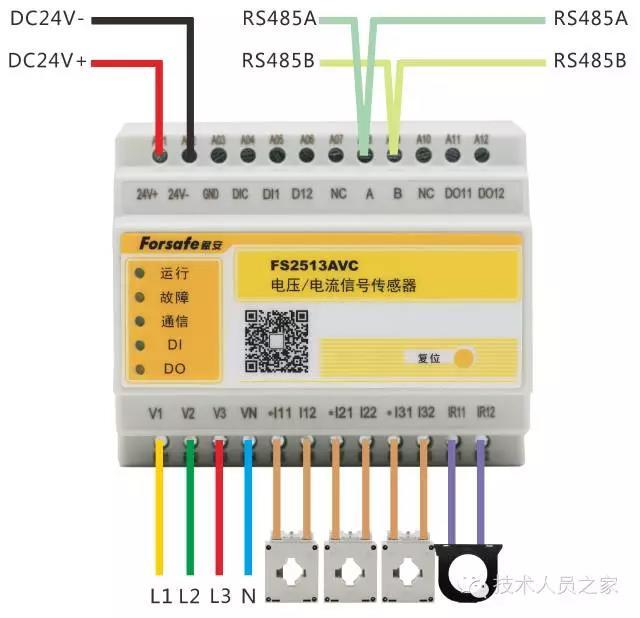

FS2513AVC电压/电流信号传感器（三相四线）

单回路三相四线电压、电流监测；

V1接相线L1，V2接相线L2，V3接相线L3，VN接零线；

I11、I12测L1的电流，接L1的交流电流互感器，L1穿过互感器；

I21、I22测L2的电流，接L2的交流电流互感器，L2穿过互感器；

I31、I32测L3的电流，接L3的交流电流互感器，L3穿过互感器；

需测剩余电流时，IR11、IR12接剩余电流互感器，相线和零线同向穿过剩余电流互感器
