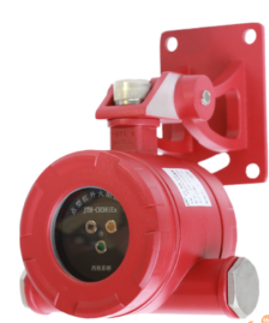

西核彩桥JTH-CH381Ex防爆型红外火焰探测器（三波长）

一、JTH-CH381Ex点型红外火焰探测器性能特点

　　电磁辐射、日光及背景热辐射免疫。

　　3.8uM、4.4uM、5.0-11.0uM三个波长探测降低误爆率。

　　基于Modbus（RTU）协议的标准RS485接口及4～20mA输出,报警继电器输出。

　　可以与西核彩桥生产的报警控制器、PLC、DCS等系统配套使用。

　　采用单片机处理系统,稳定性抗干扰能力强,耗小。

　　反性保护功能。

二、JTH-CH381Ex点型红外火焰探测器技术参数

型号：JTH-CH381Ex

名称：点型红外火焰探测器

品牌：西核彩桥

光谱范围：3.8um 4.4um 5.0um

火灾灵敏度：Ⅰ级

探测角：≤120°

旋转角：180°

信号传输方式：4-20mA输出,标准RS485接口,报警继电器输出

工作电压：16～32VDC（额定：24VDC）

功耗：<2W

温度范围：-10℃～+55℃

湿度范围：0～95﹪RH（无凝露）

压力范围：86KPa～106KPa

壳体材质：铸铝

整机重量：1.6Kg

防护等级：IP66

安装螺纹：G3/4"

外型尺寸186mm*191mm*96mm

三、JTH-CH381Ex点型红外火焰探测器安装接线
