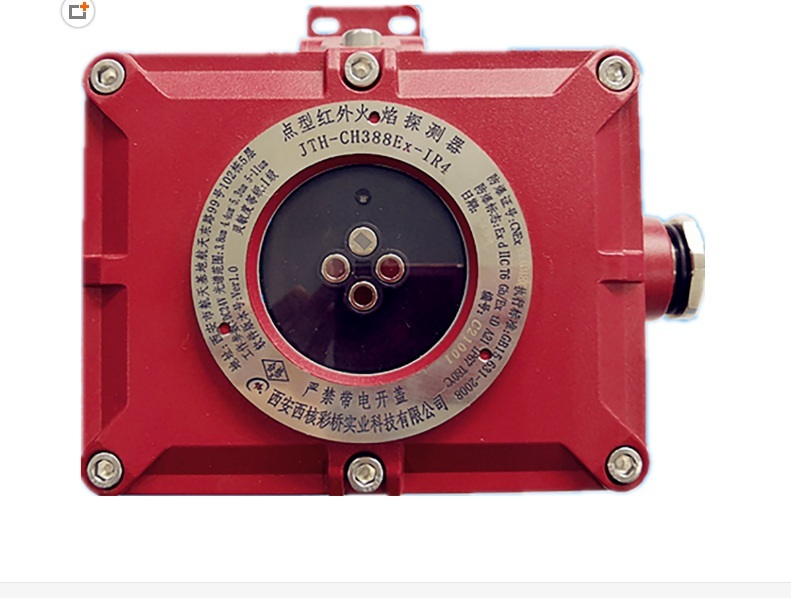

西核彩桥JTH-CH388EX-IR4防爆型四波段红外火焰探测器

一，概述：

本产品为隔爆点型火焰探测器,适用于石油、化工、储气站、生产车间等可能出现的爆炸危险场所作为火灾探测之用,探测器对于火灾事故可进行安全检测和预先报警。特别适合应用于一些有特殊安全要求的特殊场所。

电磁辐射、日光及背景热辐射免疫。

四波段红外或红紫外探测降低误报率。

报警及故障继电器输出。

可以与我公司生产的报警控制器、PLC等系统配套使用。

采用单片机处理系统,稳定性抗干扰能力强,耗小。

反性保护功能。

执行标准：

GB15631-2008《特种火灾探测器》、

GB3836.1-2010《爆炸性环境第1部分:设备通用要求》、

GB3836.2-2010《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》

GB4208-2008 《外壳防护等级IP代码》

GB12791-2006《点型紫外火焰探测器》

GB12476.1-2013 《可燃性粉尘环境用电气设备 第1部分: 通用要求》

GB12476.5-2013《可燃性粉尘环境用电气设备 第5部分: 外壳保护型“tD”》

二，主要技术指标：

1、工作温度范围：-20°C～55°C（-40°C～85°C）

2、工作湿度范围：≤95％RH 相对湿度，无凝结

3、工作电压范围：16～32VDC(额定24VDC)

4、探测角：国标：90°，110°

5、火灾灵敏度：国标I（25米，60米）

6、材质：标准：铸铝，定制：316不锈钢

7、防爆标志：ExdⅡCT6   Gb/Ex tD A21

8、防护等：IP67 T80℃

9、输出方式：3种可选：继电器、4~20mA、RS485

10、特别适用场所：工业及有危险防护要求、高热、粉尘防爆1或2区等特殊环境场所

三，接线示意图：
