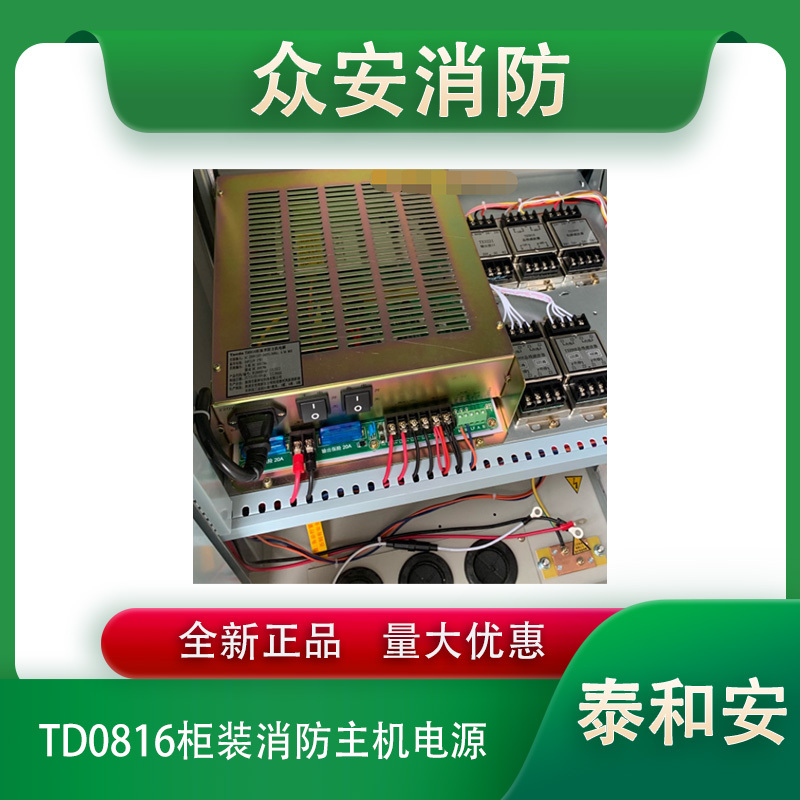

泰和安TD0816消防主机电源盒

一、概述

       TD0816柜装消防主机电源是为火灾报警控制器主机供电的电源产品，柜内安装式结构，功率输出约为350W。本电源主要功能为转换AC220V电压至DC27V，并具有主备电无隙切换供电和备电充电功能。

二、技术参数

1、主电输出容量：

输出1容量：DC 27V、9A

输出2容量：DC 27V、3A

**总容量：DC 27V、12A

2、使用环境：

环境温度：0°C～+40°C

相对湿度：≤95%，不凝露

大气压强：86 KPa～106 KPa

3、电源要求：

主电：AC（187V～242V），≤275W

备电：DC24V/24Ah 密封铅酸蓄电池（选配）

4、外形尺寸：276.0mm×238.0mm×85.0mm

5、防护等级：IP30

6、主、备电切换方式：无隙切换。

三、工作原理及功能

1、工作原理 A、电流输出及保护 电源采用AC-DC模块将220V市电转换成DC27V后提供电压至控制板上，电源管理MCU输出驱动信号对继电器进行启动后，电源输出端即有输出，控制板配接有充电模块电路，可对备用电池进行充电。

B、备电管理

I)过放电保护 为防止蓄电池过度放电，当蓄电池电压低于电池保护电压（DC19V）时，切断输出继电器将关闭电池输出。

II)电池充电 当主电正常且备电正常接入时，电源将自动对备用电池进行恒流充电，当备电快充满时自动转入浮充状态。

III)主备电的切换 当无主电时，管理MCU输出信号驱动继电器，将备电切换至电源输出端。当主电恢复时，自动切换主电输出，并对蓄电池进行充电。

2、功能介绍

A、LED指示电源运行状态，有电源运行、主电故障、备电故障、输出故障；蜂鸣器用于发出声音提示电源处于故障状态（输出故障：3秒1响；主/备电

B、本电源可对主电、备电及输出故障进行报警。当主电不存在时，报主电故障；当备电电压低于22V时，报备电故障；当输出端短路、过流时，报输出故障。

四、结构特征 1、电源外形及尺寸如图1所示(单位：mm)：

2、显示指示说明：

a)系统运行：绿色，主电电源或备电电源接通时处于常亮状态。

b)主电故障：黄色，无交流电时，主电故障灯点亮。

c)备电故障：黄色，蓄电池电压低于22V或备电保险丝熔断时，备电故障灯点亮。

d)输出故障：黄色，输出1端或者输出2端短路、过流时，输出故障灯点亮，蜂鸣器发出报警声。

五、安装及接线

1、端子说明：

备 电BAT+/-：备用电池接线端子。

输 出1 24V+/-：电源**路DC24V输出端子。

输 出2 24V+/-：电源第二路DC24V输出端子。

MF/BF/LF：主电故障/备电故障/输出故障 有源输出点。

2、本电源安装前请留有足够安装位置，并注意电源上下方的散热空间。

3、安装示意图如图3所示。

4、检查安装是否牢固、检查接线是否正确。

六、故障排除及维修处理

1、主电电压220V存在，报主电故障，检查电源接线端处保险丝是否良好。

2、上电时，输出保险丝熔断，请检查输出1端线路是否短路或连接设备接反。

3、输出1或输出2无输出，检查备用电池电压是否过低或重新启动主电。

4、蓄电池电压高于23.4V，报备电故障，检查备电保险丝是否良好，电池是否有反接。

七、注意事项

1、在开机前必须检查线路无问题，如短路、开路、错接等。

2、本机需专业培训人员进行维护、维修，严禁他人随意操作。

3、我公司负责本产品的维修，发现问题时请及时和我公司技术服务部联系，用户不得自行开箱维修，否则后果自负。
