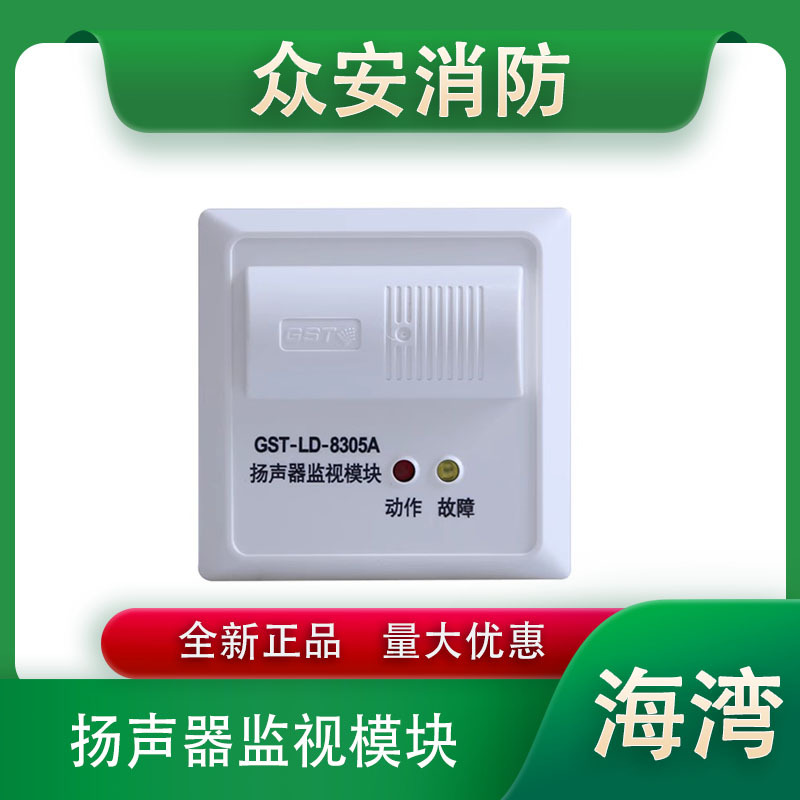

海湾GST-LD-8305扬声器监视模块

一，GST-LD-8305扬声器监视模块介绍

　　拔插式结构设计，安装简便，插入模块主体之前在底座上即可接线

　　模块动作后产生一个报警信号送入火灾报警控制器产生报警，表明正常广播与消防广播切换成功

　　可电子编码，简单、方便

一，产品参数

工作电压

总线电压：总线24V

电源电压：DC24V

监视电流

总线电流：≤1mA

电源电流：≤3mA

使用环境

温度：-10C～+55C

相对湿度≤95％，不结露

报警电流

总线电流：≤3mA

电源电流：≤20mA

线制：

a.与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接

b.可接入二根正常广播线、二根消防广播线及两根音响线

输出容量：

接入正常广播时，每只模块最多可配接50个BG5-2/YXJ3-4A型音箱

不接入正常广播时，每只模块最多可配接60个BG5-2NXJ3-4A型音箱

外壳防护等级：IP30

外形尺寸：86mm×86mm×43mm(带底壳)

二，接线示意图：

注:示意图如有疑问以厂家资料为准

如果GST-LD-8305扬声器监视模块接入正常广播线，需要在正常广播线和GST-LD-8305扬声器监视模块之间串接两个250V-22F双极性铝电解电容器。

接线说明如下：

Z1、Z2:接火灾报警控制器信号二总线，无极性

SP1、SP2:扬声器线输入端子

ZC1、ZC2:正常广播线输入端子

XF1、XF2消防广播线输入子
