特灵JTW-LCD-ISL-3C线型感温火灾探测器接口模块

一、概述

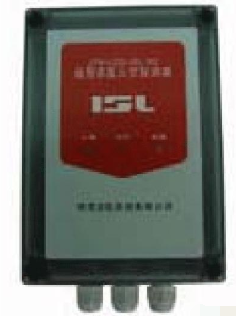

　　JTW-LCD-ISL-3C线型感温火灾探测器接口模块的作用在于监视探测器的温度变化，并可以针对温度异常升高（如发生火灾）情况报警，针对探测器开路、短路报故障，是线型感温火灾探测器的重要组成部分。JTW-LCD-ISL-3C线型感温火灾探测器接口模块的外形结构如图1所示：

图1 JTW-LCD-ISL-3C线型感温火灾探测器接口模块结构图(单位：mm)

二、基本原理

　　JTW-LCD-ISL-3C线型感温火灾探测器接口模块与一定长度的可恢复式差定温传感电缆和终端模块连接使用，模块内设信号处理电路，对探测器进行连续的监视，对于异常情况造成的探测器温度升高和开路、短路情况，接口模块能对其进行综合判断处理，分别驱动差温火警、定温火警、故障输出电路。

三、技术指标

工作电压：DC18～36V

静态监视电流：≤30mA

故障状态电流：≤15mA

火警动作电流：≤40mA

火警、故障继电器触点容量：1A/24VDC

报警温度探测器的定温报警温度为：85℃，差温的响应时间性能满足10℃/Min、20℃/Min、30℃/Min3种升温速率的要求

使用环境温度：-10℃～+60℃

使用环境湿度：≤92%RH

最小报警长度：1米

**使用长度：150米

外型尺寸：180×130×60mm

颜色：银白色盒体，深蓝色面膜

重量：640g

指示灯火警、运行、故障指示

配接设备任意厂家的N+1线制火灾报警控制器或中继模块

四、功能特点

(1)可根据使用环境设定报警阈值，报警阈值不受探测器长度变化的影响。

(2)可以监视探测器的开路、短路故障。

(3)具有系统自学习功能，对环境温度变化进行自动补偿。

(4)完全电气隔离设计，提高了系统的抗干扰能力。

(5)连接接口：火警信号与故障信号合成为两线(N+1线制接口)输出，可与任意厂家的火灾报警控制系统进行连接。

(6)模块盒体具有很好的防尘防水性能。其防护等级达到IP66，抗冲击性能达到IK07，保证信号处理电路工作正常。

五、JTW-LCD-ISL-3C感温电缆微机处理器基本原理

　　在正常情况下，终端模块中通过微弱的电流，使整个探测器形成一个闭合的环路，终端模块成为信号解码器平衡电路的一部分。当发生开路、短路现象后，终端模块中电流发生变化，JTW-LCD-ISL-3C线型感温火灾探测器接口模块能立即检测出终端模块的电流变化，从而输出故障信号。JTW-LCD-ISL-3C线型感温火灾探测器终端模块外形尺寸见图2所示：

JTW-LCD-ISL-3C 线型感温火灾探测器终端模块外形尺寸

图2 JTW-LCD-ISL-3C 线型感温火灾探测器终端模块外形尺寸
