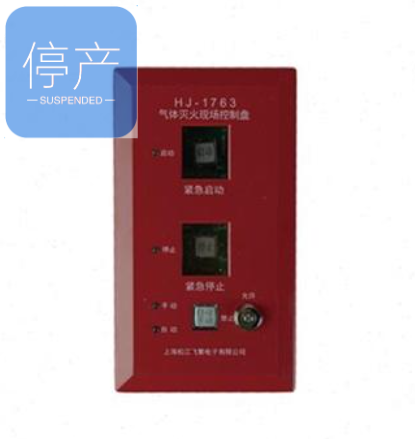

一、HJ-1763气体灭火现场控制盘概述：

　　HJ-1763气体灭火现场控制盘，用于控制气体灭火系统在手动状态和自动状态之间的转换，同时还有紧急启动和停动功能。通常安装在保护区门口便于操作的位置，当有人员进入被保护区域时，可通过转换开关将系统置于手动模式，系统将不进行联动；当无人员在被保护区域时，可通过转换开关将系统置于自动模式，以便火灾报警系统能自动联动气体灭火。当被保护的区域内发生火灾时，按下“紧急启动”按键，即可向气体灭火控制器发出气体喷洒请求信号，控制器按预设逻辑开始启动声光报警、关闭空调风阀等，经延时后，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生或现场有人没有撤离，可立即按下“紧急停止”按键，中止延时。

二、HJ-1763气体灭火现场控制盘主要技术指标：

1.工作电压：24V

2.使用方式：每个灭火区可配1~3只HJ-1726；有紧急启动、紧急停止按钮，有手动/自动转换按钮，二总线制，二进制地址编码开关

3.启动方式：人工按下“紧急启动”按键

4.指示灯：

启动：控制器启动存放灭火气体的钢瓶的电磁阀时点亮；

喷洒：灭火气体开始喷洒时点亮；

自动：系统处于自动模式时点亮；

手动：系统处于手动模式时点亮。

5.使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不凝露

三、HJ-1763气体灭火现场控制盘结构特征：

HJ-1763气体灭火现场控制盘外端子示意如图1：

其中：

S+、S-：与控制器信号二总线连接的端子

布线要求：信号总线S+、S-采用阻燃RVS型双绞线，截面积≥1.0mm2；无源采用阻燃BV线，截面积≥1.0mm2。
