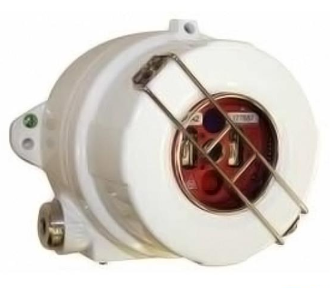

霍尼韦尔SS4-A多光谱红紫外复合火焰探测器

一、霍尼韦尔Fire Sentry SS4-A多光谱红紫外复合火焰探测器概述

　　霍尼韦尔FireSentrySS4火焰探测器代表了领先的UV和UV/IR技术。FireSentrySS4-A代表了世界上最杰出的紫外/红外火焰探测器技术，在全球拥有数以万计的成功运行案例。这款多光谱探测器可感应紫外（UV）、可见光和宽频红外TM（IR）频谱的火焰辐射能。该探测器能检测到各种类型的火焰辐射能。

　　为消除那些在使用单频紫外（UV）、单频红外（IR）和紫外/红外（UV/IR）火焰探测器时时常发生且误报警，FireSentrySS4探测器会在预警火灾之前通过FireLogic信号处理对紫外线、可见光和宽频红外辐射能进行评估。

　　霍尼韦尔SS4-A多光谱红紫外复合火焰探测器采用实时信号处理算法进行优化，能对各种类型的火灾发出报警响应，基本上可消除误报警的可能性。

二、Fire Sentry SS4火焰探测器技术规格

灵敏度：可在60英尺、45英尺、30英尺和15英尺之间调整，可检测1平方英尺汽油火焰

响应时间：60英尺处1平方英尺汽油火焰：2～5秒

视野范围：120度锥形视野（按轴偏移60度）

频谱灵敏：

度紫外线：185～260纳米

宽频红外：0.7～3.5微米（仅适用于SS4-A和SS4-AS）

可见光：400～700纳米（仅适用于SS4-A和SS4-AS）

输入电源：20.5～34VDC；额定24VDC

功耗工作：

68mA（继电器版本）

报警：75mA（继电器版本）

报警：95mA（模拟版本）

输出继电器

火灾报警继电器：

常开和常闭触点

锁存/非锁存；可通过开关切换

火灾确认继电器：常开和常闭触点

故障继电器：

时间在0～30秒范围内可调

常开和常闭触点

继电器触点额定值：5A（120VAC），1.0A（24VDC）

正常工作状态下故障继电器吸合

其它继电器均断开

工作温度：-40～185°F（-40～85°C）

湿度范围：10～90%RH，非冷凝

重量：

铝合金1.8kg

不锈钢3.4kg

外壳：NEMA4；IP66防护等级，3/4”NPT接口或选配M25接口；提供不锈钢外壳

防爆等级防爆：

ClassI，Div.1和2，GroupsB、C和D

ClassII，Div.1和2，GroupsE、F和G

ClassIII

振动：振动符合或高于MILSpec810CMethod514.2,CurveAW要求

安装：安装旋转支架（可选配）

三、Fire Sentry SS4-A红紫外复合火焰探测器具有以下特点

　　•Multi-SpectrumTM技术应用，能感应紫外线、可见光和WideBandInfraredTM技术；

　　•内置全自动『内测光式』自测试；

　　•防止误报警；

　　•探测碳氢化合物和非碳氢化合物等类型的火灾；

　　•大视野及日盲型UV技术；

　　•探测器灵敏度可调；

　　•基于微处理器的算法：

　　FirePicTM、Snapshot™和

　　Tri-ModePlotTM技术；

　　•工作温度范围广；

　　•与通过认证的标准火灾盘兼容；

　　•防爆外壳；

　　•可编程报警时间周期

四、SS4-A多光谱红紫外复合火焰探测器灵敏度范围图

　　最高灵敏度

　　视野，水平和垂直

　　灵敏度1平方英尺汽油火焰（GasolinePanFire）

五、SS4-A红紫外复合火焰探测器基本尺寸

　　侧视图和后视图（所有尺寸的单位均为英寸）

SS4-A红紫外复合火焰探测器基本尺寸

六、SS4-A多光谱红紫外复合火焰探测器应用范围包括：

　　•石化及精练厂；

　　•热电厂；

　　•军用或民用机库；

　　•硅硐和氢气储存室；

　　•燃气涡轮机和发电厂；

　　•气体压缩机站；

　　•仓库
