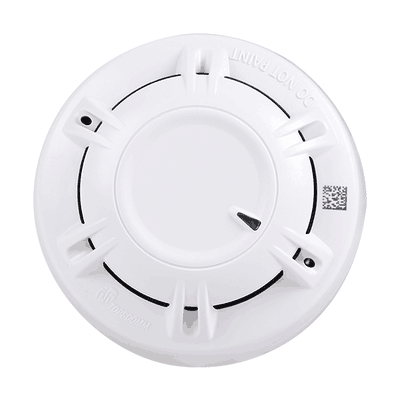

鼎信JTY-GM-TS1001点型光电感烟火灾探测器

一，产品特点

强电保护电路，防止现场总线错接 AC220V+20%造成产品损坏。

超低功耗设计，低监视及报警电流。

自主知识产权通讯芯片及总线协议，一体化单片机，内含放大电路，报警上传时间小于 1s。

采用后向红外散射技术，黑烟响应性能优良。

对灰尘积累采用多级数字调制的漂移补偿技术，清洗周期比普通补偿技术延长 3-5 倍。  通过控制器可快速查询探测器的污染程度及报警烟浓度曲线。

超薄外形设计，指示灯 360°可见，可通过控制器设置为巡检指示灯关闭状态。

底座采用专利免剥线技术，可满足现场复杂线路快速接线。

二，技术特性

工作电压：总线 16V～28V

监视电流：≤160μA

报警电流：≤200μA

指 示 灯：红色，巡检时闪亮，报警时常亮，故障时熄灭

线 制：无极性二总线

编码方式：电子编码，可在 1～252 之间任意设定

外形尺寸：Φ100.0mm×H44.5mm（带底座）

壳体颜色：米白色

使用环境：温 度：-10℃～+55℃　　相对湿度：≤93%，不凝露

执行标准：GB 4715-2005《点型感烟火灾探测器》

三，结构特征

本探测器外形结构示意图如图 1-1 所示：

四，安装方法

本探测器安装示意图如图 1-2 所示：

预埋盒可采用 86H50 标准预埋盒，其外形结构示意图如图 1-3 所示：

TS-DZ-1401 探测器通用底座外形结构示意图如图 1-4 所示：

底座上有 2 个免剥线接线端子，安装时先将总线分别接在免剥线接线端子上（不分极性）。

注意：接线时不需剥开线缆，只需将线缆放在免剥线端子的刀口上，用螺丝刀拧紧免剥线端子，线缆与端子即可导通。接线步骤示意图如图 1-5、图 1-6 所示：

图 1-6 步骤 2 将线缆放入免剥线刀口，用螺丝刀拧紧

　　接线完毕后，将底座固定在 86 盒上。（备注：也可先将螺钉固定在 86 盒上，再将底座旋入固定位置，最后再将螺钉拧紧。）

　　探测器与底座上均有定位凹槽，使探测器具有**的安装位置。待底座安装牢固后，将探测器底部的凹槽C 对准底座凹槽 A 处，顺时针旋转至凹槽 B 处，即可将探测器安装在底座上。

　　全新的探测器底座免剥线设计，全新的线路卡扣设计是提高工作效率的核心，从线路的安装到安装结束，仅需短短数秒，您将享受最为便捷的安装过程。

五，布线要求

　　无极性二总线宜选用 RVS-2×1.0mm²或 1.5mm²阻燃或耐火双绞线；穿金属管或阻燃管敷设。

六，注意事项

随探测器附带的塑料防尘罩，在现场安装后及未检测验收前，请勿摘除，以免探测器受到灰尘污染。房屋进行装修、粉刷施工时，请务必装上防尘罩。

有大量粉尘、水雾、蒸汽滞留的场所不宜选用感烟探测器。
