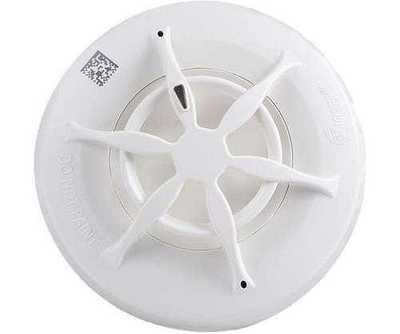

鼎信JTW-ZOM-TS1002点型感温火灾探测器

一，产品特点：

强电保护电路，防止现场总线错接 AC220V+20%造成产品损坏。

超低功耗设计，低监视及报警电流。

自主知识产权通讯芯片及总线协议，报警上传时间小于 1s。

灵敏度类别可设定为 A1R 或 BS。

高可靠传感器设计，可适应高湿度地下室等环境。

通过控制器可快速查询探测器的实际温度。

超薄外形设计，指示灯 360°可见，可通过控制器设置为巡检关闭状态。

底座采用专利免剥线技术，可满足现场复杂线路快速接线。

二，技术特性

工作电压： 总线 16V～28V

监视电流： ≤160μA

报警电流：≤200μA

指 示 灯：红色，巡检时闪亮，报警时常亮

类 别：A1R（出厂默认） BS

线 制：无极性二总线

编码方式：电子编码，可在 1～252 之间任意设定

外形尺寸：Φ100.0mm×H44.5mm（带底座）

壳体颜色： 米白色

使用环境： 温 度-10℃～+50℃(A1R)，-10℃～+65℃(BS)

相对湿度：≤95%，不凝露

执行标准： GB 4716-2005《点型感温火灾探测器》

三，结构特征

本探测器外形结构示意图如图 1-7 所示：

四，安装方法

本探测器的安装方法与 JTY-GM-TS1001 点型光电感烟火灾探测器相同。

五，布线要求

底座接线时，将两根线缆分别压接于底座上标注为 BUS 的两个免剥线端子上，端子不分正负极性。线缆宜选用截面积 1.0mm²~1.5mm²的 RVS 双绞线，穿金属管或阻燃管敷设。

六，注意事项

随探测器附带的塑料防尘罩，在现场安装后及未检测验收前，请勿摘除，以免探测器受到污染。

根据现场应用环境设定合适的产品类别。
