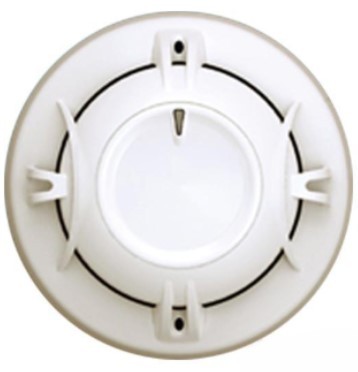

鼎信JTF-GOM-TS1004点型复合式感烟感温火灾探测器

一、产品特点

1.强电保护电路，防止现场总线错接AC220V+20%造成产品损坏。

2.超低功耗设计，低监视及报警电流。

3.自主知识产权通讯芯片及总线协议，一体化单片机，内含放大电路，报警上传时间小于1s。

4.数字调制补偿技术，清洗周期比普通补偿技术延长3-5倍。

5.JTF-GOM-TS1004点型复合式感烟感温火灾探测器通过控制器可快速查询探测器的污染程度及报警烟浓度曲线。

6.超薄外形设计，指示灯360°可见，可通过控制器设置为巡检关闭状态。

7.JTF-GOM-TS1004点型复合式感烟感温火灾探测器底座采用专利免剥线技术，可满足现场复杂线路快速接线。

二、技术参数

型号：JTF-GOM-TS1004

工作电压：总线16V～28V

监视电流：≤160μA

报警电流：≤200μA

指示灯：红色，巡检时闪亮，报警时常亮

感温类别：A2R

线制：无极性二总线

编码方式：电子编码，可在1～252之间任意设定

外形尺寸：Φ100mm×44.5mm（带底座）

壳体颜色：米白色

使用环境：

温度：-10℃～+55℃

相对湿度：≤95%，不凝露

执行标准：

GB 4715-2005《点型感烟火灾探测器》

GB 4716-2005《点型感温火灾探测器》

三、布线要求

　　JTF-GOM-TS1004点型复合式感烟感温火灾探测器为无极性二总线宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线，穿金属管或阻燃管敷设。

四，安装方法：

本探测器的安装方法与 JTY-GM-TS1001 点型光电感烟火灾探测器相同。
