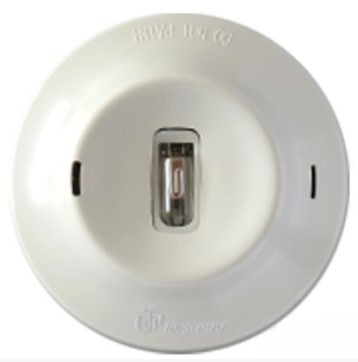

鼎信JTG-ZM-TS1005点型紫外火焰探测器

一，产品特点：

强电保护电路，防止现场总线错接 AC220V+20%造成产品损坏。  超低功耗设计，低监视及报警电流。

自主知识产权通讯芯片及总线协议，报警上传时间小于 1s。  采用进口紫外传感器，实现高灵敏度火灾探测。

灵敏度可设置，适用于不同干扰程度的场所。

采用智能火灾识别算法，报警及时、可靠。

二，技术特性

工作电压： 总线 16V～28V

监视电流： ≤88μA

报警电流： ≤119μA

光谱响应范围： 185nm～260nm

探测角度： 120°

灵敏度： 两级可设置（探测距离 12m、17m 可设，默认 17m）

指示灯： 红色，巡检时闪亮，报警时常亮

线 制： 无极性二总线

编码方式： 电子编码，可在 1～252 之间任意设定

外形尺寸： Φ100.0mm×H42.6mm（带底座）

壳体颜色： 米白色

使用环境： 温 度：-10℃～+55℃

相对湿度：≤95%，不凝露

执行标准： GB 12791-2006《点型紫外火焰探测器》

三，结构特征

本探测器外形结构示意图如图 1-9 所示：

图 1-9

四，安装方法

本探测器的安装方法与 JTY-GM-TS1001 点型光电感烟火灾探测器相同。

五，布线要求

无极性二总线宜选用 RVS-2×1.0mm²或 1.5mm²阻燃或耐火双绞线，穿金属管或阻燃管敷设。

六，注意事项

根据现场环境设置合适的灵敏度级别。

现场有较强紫外线光源的场所不宜使用本探测器。
