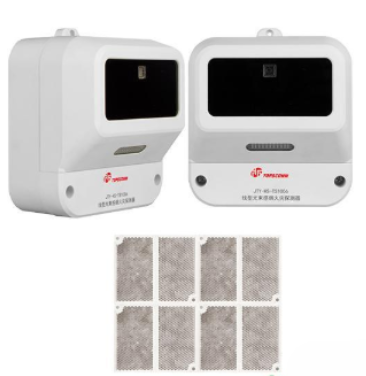

鼎信JTY-HF-TS1006红外对射感烟火灾探测（非编码）

一，产品特点

1、布线方便：无极性，两线制。

2、强电保护：防止现场总线错接 AC220V 造成产品损坏。

3、超低功耗：超低监视电流及报警电流。

4、调试方便：激光辅助定位安装，电机自动校准探测器角度。

5、灵敏度可设：三级可设。

6、维护方便：对灰尘积累采用多级漂移补偿算法。

二，技术特性

工作电压 总线 16V～28V

监视电流 ≤2mA

报警电流 ≤4mA

调试电流 ≤60mA

输出触点容量 400mA；40VDC

指示灯：

巡检模式：红色报警灯闪亮（周期约 6s）。

调试模式：绿色指示灯闪亮（周期约 2s）。

报警模式：红色报警灯常亮。

故障模式：红色报警灯频闪。

防护等级 IP65

线 制 无极性二总线

光路长度 10m~100m

**光路方向偏差 ±0.5 度

灵敏度等级：

一级灵敏度：灵敏度最高（出厂默认）

二级灵敏度：灵敏度中等

三级灵敏度：灵敏度最低

使用环境 温 度：-10℃～+55℃ 　　相对湿度：≤95%，不凝露

壳体颜色 米白色

执行标准 GB14003-2005《线型光束感烟火灾探测器》

三，结构特征

本探测器外形结构示意图如图 1-14 所示：

图 1-14

四，安装方法

探测器接线时，需根据外接线标识进行接线，探测器外接端子示意图如图 1-15 所示。

图 1-15

DC1、DC2：电源线，直流 24V 输入（无极性）；

A1、A2：火警继电器无源输出（监控状态常开，发生火警时闭合）；

F1、F2：故障继电器无源输出（监控状态常闭，发生故障时常开）；

本探测器的安装方法与 JTY-HS-TS1006 线型光束感烟火灾探测器相同
