鼎信JTW-LD-TS1008F缆式线型感温火灾探测器
一、JTW-LD-TS1008F缆式线型感温火灾探测器概述

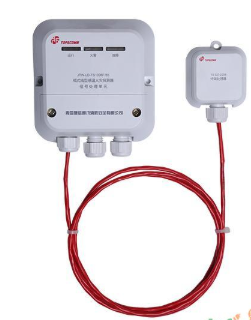

JTW-LD-TS1008F缆式线型感温火灾探测器（以下简称探测器）为可恢复式缆式线型定温火灾探测器，报警温度分为定温85℃和105℃。该产品由信号处理单元、终端处理器、线型温度传感器三部分构成，可配接JB-QB-TS100N等火灾报警控制器。
主要应用于以下场所：
电缆设施：电缆隧道、电缆竖井、电缆夹层，电缆桥架等。
电力设施：配电装置、开关设备、变压器，电抗器等。
皮带传输设施：运煤、运料皮带，自动化生产线等。
二、JTW-LD-TS1008F/85缆式线型感温火灾探测器特点
1，布线方便：无极性，二总线，无需单独供电。,
2，强电保护：总线错接AC220V﹢20%防护设计。,
3，通讯可靠：自主设计专用通讯芯片。,
4，低功耗：电源算法智能调控电路模块工作。,
5，可重复使用：在安全温度范围内探测器报警后不损坏线型温度传感器。
6，高防护等级。
三、JTW-LD-TS1008F/85缆式线型感温火灾探测器技术特性
工作电压：总线16V～28V
工作电流：监视电流≤1.5mA，动作电流≤2mA
报警温度：
85℃（JTW-LD-TS1008F/85）
105℃（JTW-LD-TS1008F/105）
外形尺寸：
信号处理单元：120.0mm×120.0mm×42.5mm
终端处理器：60mm×60mm×30mm
线 制：与火灾报警控制器无极性二线制连接
编码方式：电子编码，可在 1～252 之间任意设定
防护等级：IP66
壳体颜色：灰色
使用环境：
JTW-LD-TS1008F/85：探测器适用温度：-10℃~+50℃；适用湿度（相对湿度）≤95％，不凝露。
JTW-LD-TS1008F/105：探测器适用温度：-10℃~+70℃；适用湿度（相对湿度）≤95％，不凝露。
执行标准：GB 16280-2014《线型感温火灾探测器》
四、结构特征
信号处理单元外形示意图如图 1-16 所示，终端处理器外形示意图如图 1-17 所示（以 JTW-LD-TS1008F/85为例，JTW-LD-TS1008F/105 与其相同）：
五，接线方法
信号处理单元接线端子示意图如图 1-18 所示；终端处理器接线端子示意图如图 1-19 所示：
信号处理单元接线端子：
B1、B2：总线输入，无极性。
红线 L1、黑线 L2：接线型温度传感器，其中 L1 接线型温度传感器红色线，L2 接线型温度传感器黑色线。
终端处理器接线端子：
L1、L2：接线型温度传感器，无极性。
布线：B1、B2 宜采用带护套双绞线，截面积≥1.0mm2。为保证防水性能达到要求，电缆应采用外径为 6mm～8mm 的护套电缆，并拧紧电缆接头。
六，布线要求
B1、B2 宜采用带护套双绞线，截面积≥1.0mm²。为保证防水性能达到要求，电缆应采用外径为 6mm～8mm的护套电缆，并拧紧电缆接头。
七、注意事项
1、探测器安装前建议进行绝缘电阻测试，线型温度传感器线芯间绝缘电阻应大于 200M 欧姆。
2、安装时严禁硬性折弯和扭转线型温度传感器。线型温度传感器的弯曲半径要大于 150mm，并防止护套破损，
运输时应妥善包装，避免积压冲击。
3.信号处理单元必须与同型号的线型温度传感器配套使用。
八、JTW-LD-TS1008F/85缆式线型感温火灾探测器安装与调试
1.安装
探测器可以接入火灾报警控制系统中，系统接线图如图：
2，接线
信号处理单元接线端子：
B1、B2：总线输入，无极性。
红线L1、黑线L2：接线型温度传感器，其中L1接线型温度传感器红色线，L2接线型温度传感器黑色线。
终端处理器接线端子：
L1、L2：接线型温度传感器，无极性。
B1、B2宜采用带护套双绞线，截面积≥1.0mm2。为保证防水性能达到要求，电缆应采用外径为6mm～8mm的护套电缆，并拧紧电缆接头。
3，布线,
探测器与被保护对象之间的布置方式一般可采用接触式、悬挂式。其中接触式又可采用正弦波平铺、环绕或直线铺设等方式，使线型温度传感器与被保护对象有尽可能多的接触面积，增加系统的可靠性，接触式布线方式如图所示。悬挂式将线型温度传感器用固定支架悬挂在被保护对象的周围，用于在被保护对象发生火灾，其周围温度升高时的火灾报警，悬挂式布线方式如图：
4，调试
探测器地址设定后，接入线型温度传感器及终端处理器，连入控制器。注册操作后，检查探测器工作状态，运行指示灯应处于正常巡检闪亮状态。短接信号处理单元内的“故障”测试插针，探测器上报故障信息，故障指示灯常亮。短接信号处理单元内的“火警”测试插针，探测器上报火警信息，火警指示灯常亮，控制器发出火警信号。测试结束后，将测试插针插接在“正常”状态。然后通过控制器进行复位操作，探测器恢复正常巡检状态。
九、JTW-LD-TS1008F/85缆式线型感温火灾探测器使用与操作
1.参数设置
将线型感温探测器和TS-BM-9502电子编码器连接后即可对设备信息写入或读出。设备信息包括以下内容：
| 设备信息 | 设备信息 | 读出 |
| 设备ID | - | √ |
| 设备LA | √ | √ |
| 设备UC | √ | √ |
| 描述信息 | √ | √ |
详细操作请见TS-BM-9502电子编码器安装使用说明书。
2.指示说明
运行：绿色，运行时闪亮（周期约6s）；火警：红色，报警时常亮；故障：黄色，故障时常亮。
十、JTW-LD-TS1008F/85缆式线型感温火灾探测器故障分析与排除
1、通信故障：检查总线电压是否正常，接线是否连接牢固。
2、输出断路、短路故障：检查线型温度传感器接线是否牢固，检查线型温度传感器绝缘阻值是否正常。
