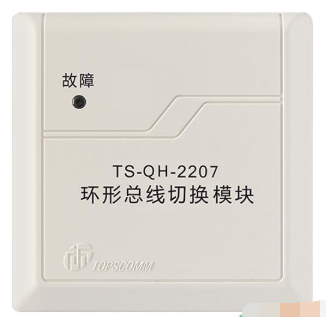

鼎信TS-QH-2207环形总线切换模块

一，产品特点

1、最多可挂接 251 个设备；

2、具有输出开路检测功能；

3、具有输出短路检测功能；

4、底座采用插拔式结构，压线螺钉采用防脱设计。

二，技术特性

工作电压：额定电压 DC 24V

监视电流：≤100μA

动作电流：≤2mA

负载电流：600mA

指示灯：黄色，巡检时闪亮（周期 6.4s），开路故障时闪亮（周期 1s），短路故障时常亮

线 制：与控制器有极性二线制连接

编码方式：电子编码，占用 1 个地址，可在 1～252 之间任意设定

外形尺寸：87.0mm×87.0mm×38.8mm（带底座）

壳体颜色：米白色

使用环境：

温 度：-10℃～+55℃

相对湿度：≤95%，不凝露

执行标准：GB 16806-2006《消防联动控制系统》

三，结构特征

本输入/输出模块外形结构示意图如图 2-44；底座外形示意图 2-45；

四，安装方法

本输入/输出模块安装示意图如图 2-46 所示：

五，接线方法

本输入/输出模块接线示意图如图 2-47 所示：

其中：B1+：总线输入，极性正；

B2-：总线输入，极性负；

BOA1、BOA2：总线输出，无极性。

BOB1：总线反馈输入，极性正；

BOB2：总线反馈输入，极性负。

六，布线要求

布线：B1+、B2-，OA+、OA-和 OB+、OB-宜选用 RVS-2×1.0mm²或 1.5mm²阻燃或耐火双绞线。穿金属管或阻燃管敷设。

七，注意事项

1、模块输出回路挂接负载**电流不可超过额定负载电流；

2、每个模块最多可挂接 251 个设备；

3、模块接线必须极性正确。
