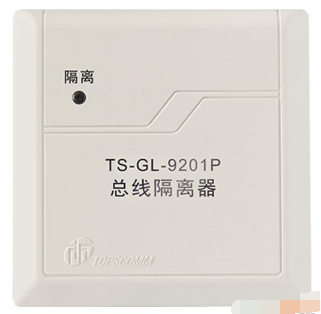

鼎信TS-GL-9201P总线隔离器

一，产品特点

1、超低功耗，具有极低的监视及动作电流。

2、短路检测及信息上报时间小于 1s。

3、具有电子编码，可快速定位故障分支。

4，可设置总线电流检测阈值。

5，底座采用插拔式结构，压线螺钉采用防脱设计。

二，技术特性

工作电压：总线 16V～28V

监视电流：≤88μA

维持电流：≤2mA

负载电流：300mA/600mA 可设置(默认 600mA)

指示灯：隔离：红色，巡检时闪亮，输出短路时常亮

线 制：无极性二总线

编码方式：电子编码，可在 1～252 之间任意设定

外形尺寸：87.0mm×87.0mm×38.8mm（带底座）

壳体颜色：米白色

使用环境：温 度：-10℃～+55℃

相对湿度：≤95%，不凝露

执行标准：GB 16806-2006《消防联动控制系统》

三，结构特征

本总线隔离器外形结构示意图如图 2-50 所示：

本总线隔离器配套底座外形与 TS-GL-9201 隔离器相同。

四，安装方法

本总线隔离器的安装方法与 TS-GL-9201 隔离器相同。

五，接线方法

本总线隔离器可根据现场需要安装在总线分支的前端图 2-51 所示，当分支发生短路故障时，将故障分支从总线系统中隔离出去。

其中：B1、B2：总线输入，无极性；

BO1、BO2：总线输出，无极性。

六，布线要求

B1、B2 宜选用 RVS-2×1.0 mm²或 1.5 mm²阻燃或耐火双绞线；穿金属管或阻燃管敷设。

七，注意事项

隔离器输出回路挂接负载**电流不可超过可设负载电流。
